Trójkątowy zęb wiertniczy 8-3/4 cali

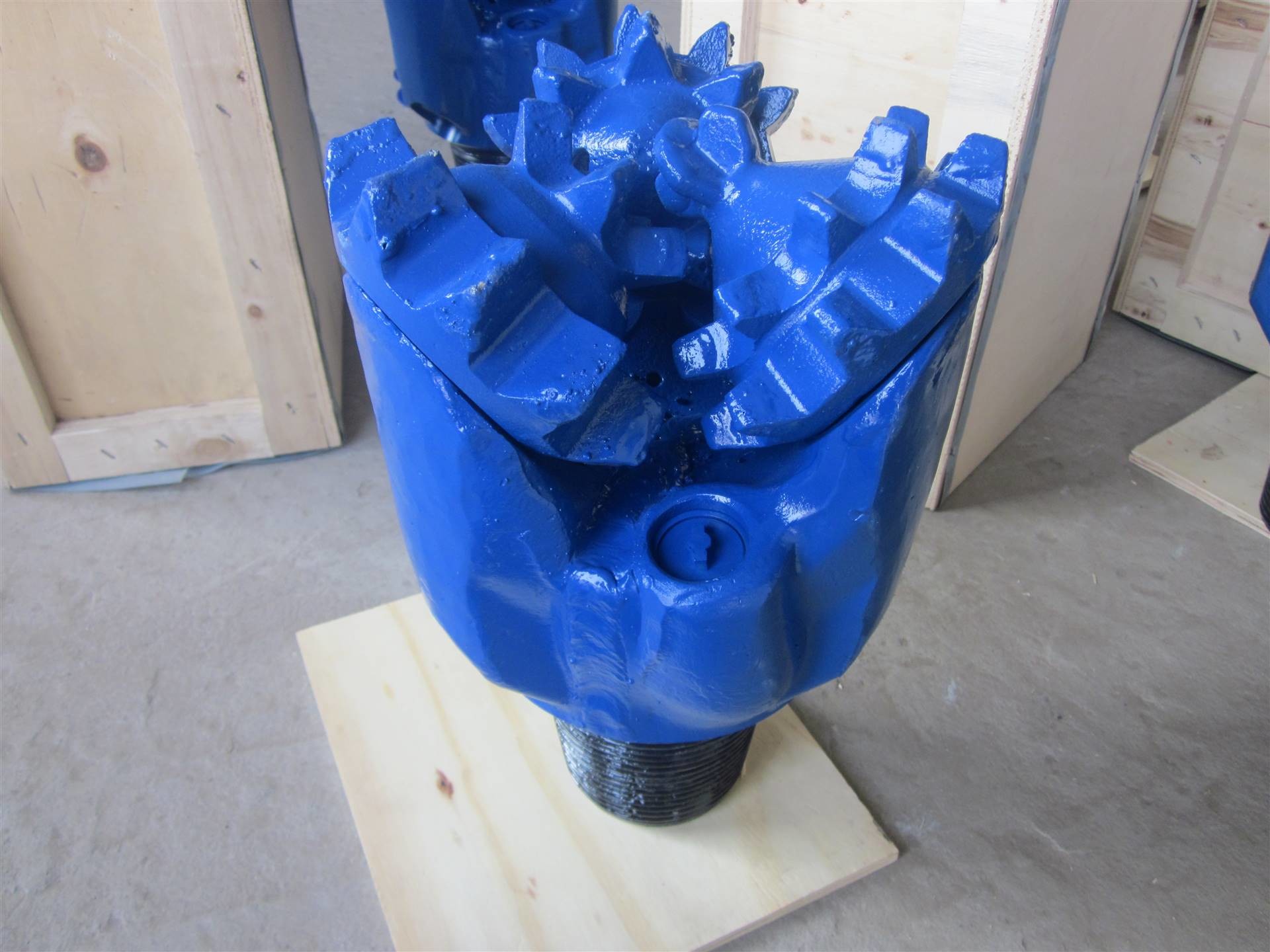

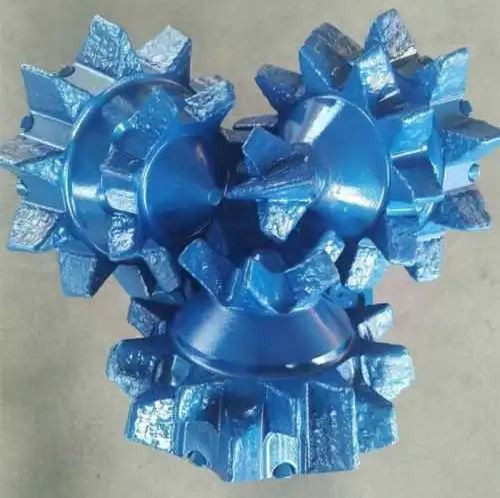

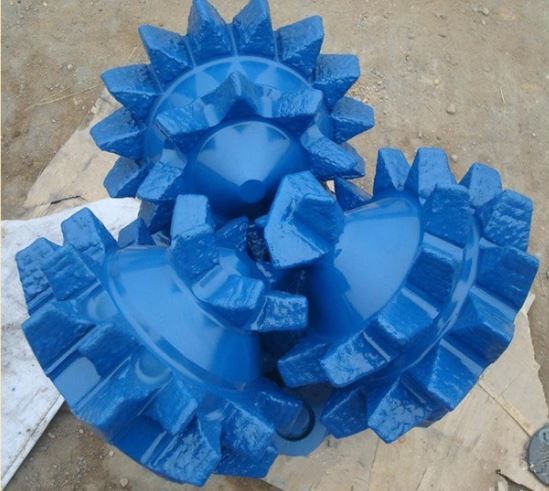

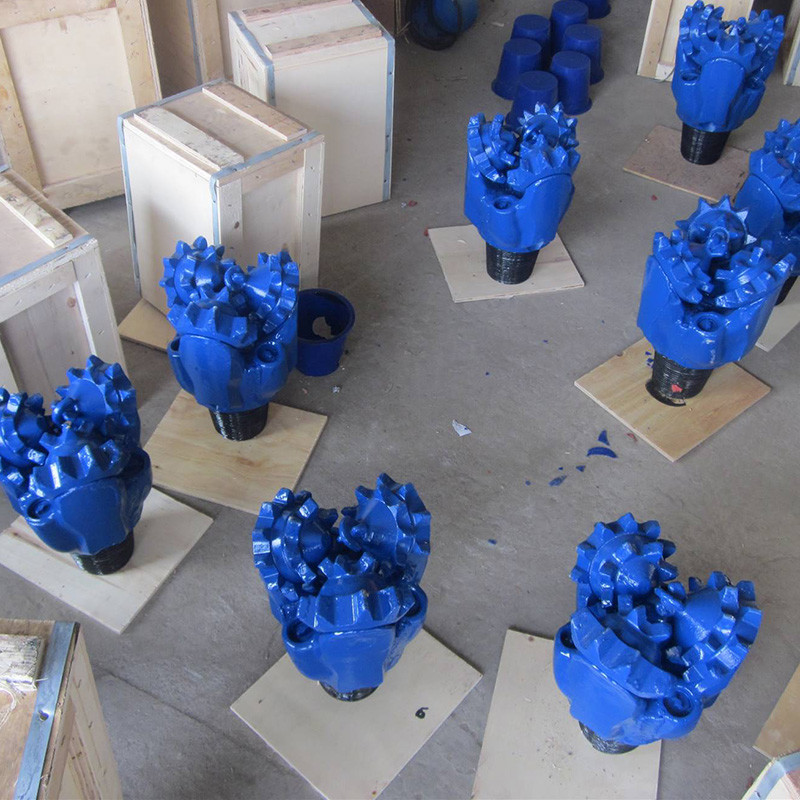

Trójkońcowy bit 8-3/4 cali Bit do wiercenia górniczego IADC 217 z połączeniem Reg 4-1/2 API

Opis

Trikon jest niezbędnym elementem zestawu otworu dolnego stosowanego w operacjach wiercenia.Ten mechaniczny wiertarka wykorzystuje ruch obrotowy i tarcia mechaniczne generowane przez zęby, aby usunąć powierzchnię skały podczas wierceniaJego celem jest wykorzystanie energii z obracającego się sznura wiertniczego i podaży błota, skutecznie stosując tę siłę w celu ułatwienia głębszego kopania studni.

Specyfikacja wiertarki:

Skąd znasz jakość tricone bit?

• Tricone Bit kod paszportu IADC
• Opcje zębów Tricone Bit TCI & Steel
• Tricone Bit Dodatkowe wkładki z węglanu wolframu na rzędach obcasów
• Tricone Bit powłoka z węglanu wolframu na korpusie stożkowym
• Tricone Bit Diament powlekane wkładki z węglanu wolframu na rozmiarze stożków
• Tricone Bit Węglik wolframowy wkładki na ogonie koszuli nóg
• Tricone Bit Dodatkowa centralna dysza do czyszczenia stożków

Trikonowe kawałki mają własny paszport:

• Specyfikacja stożków
• Pieczęć jakości podpisana przez osobę, która wykonała i sprawdziła kawałek
• Zalecane parametry wiertnicze w celu uzyskania najlepszej wydajności wiertarki:
• Waga odłamków
• Prędkość obrotu
• Objętość spłukiwania

Wnioski

• Badania geotechniczne
• Eksploracja górnicza i sondaż
• Instrumenty geotechniczne
• Geofizyka

Który rodzaj trikonów wybierzesz zależy od geologii, w której wiercisz i średnicy wiercenia. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



Rodzaje łożysk trykonowych:

Istnieją przede wszystkim trzy rodzaje konstrukcji łożysk stosowanych w wiertarkach trikonicznych:

• STANDARDOWE otwarte łożyska:
Na tych bieżnikach stożki będą się swobodnie obracać.
• Wykorzystanie zębatych rolków łożysk
Te części mają uszczelnienie O-Ring z zbiornikiem tłuszczu do chłodzenia łożyska.
• Wykorzystanie nośników do przenoszenia
Te kawałki są ściśle chłodzone olejem / tłuszczem z łożyskami nosa, uszczelnieniem O-Ring i wyścigiem dla maksymalnej wydajności.


Kody IADC

Kody IADC ułatwiają opisanie wymaganego rodzaju kawałka skały.
Pierwsze trzy cyfry klasyfikują bieg w zależności od formacji, w której ma być wiercany, oraz użytej konstrukcji łożyska / uszczelnienia.
1, 2 i 3Zęby ze staliz 1 dla miękkich, 2 dla średnich i 3 dla twardych formacji.
Kody 4, 5, 6, 7 i 8 oznaczają:BITY INSERT z węglem węglanudla różnej twardości tworzenia, z czego 4 jest najmiękki, a 8 najtwardszy


Rodzaje formacji
Poniżej przedstawiono typową formację i jej odniesienie IADC
1 & 4 Miękkie formacje z lepkimi warstwami i niską wytrzymałością na ciśnienie, takie jak glina, marle.

1 & 4 Miękkie formacje o niskiej wytrzymałości na ściskanie, takie jak marmura, sól, anhydryt i łupek.

5 Formacje miękkie lub średnie o niskiej wytrzymałości na ściskanie i wzajemnie połączone z twardymi warstwami, takimi jak piasek, łupek i kred.

2 lub 6 Średnio do twardych, gęstych formacji o wysokiej do bardzo wysokiej wytrzymałości na ściskanie, ale z warstwami nieabrazywnymi lub małymi warstwami abrazywnymi, takimi jak łupki, błotnik, piaskowce, wapienie,dolomit i anhydrit.

3 lub 7 Twarde i gęste formacje o bardzo wysokiej wytrzymałości ciśnienia i niektóre warstwy ścierne, takie jak piaskowce, piaskowce i błotniny.

8 Niezwykle twarde i ścierające formaty, takie jak kwarcyt i skały wulkaniczne.


Kody IADC- Cyfry Pierwsze trzy cyfry klasyfikują wiertło według formacji, w której ma być wiercione, oraz zastosowanej konstrukcji łożyska/zapewnienia.

Pierwsza cyfra1, 2 i 3Zęby ze staliz 1 dla miękkich, 2 dla średnich i 3 dla twardych formacji.
4, 5, 6, 7 i 8Karbid tungstenuWSTRUKAJ BITY dla różnej twardości formacji, z czego 4 jest najmiękkiej, a 8 najtwardszą.

Druga cyfra1, 2, 3 i 4 są dalszym podziałemkształtowanie1 jest najmiękki, a 4 najtwardszy.

Trzecia cyfraTa cyfra będzie klasyfikować bit zgodnie zrodzaj łożyska / uszczelnienianastępujące:
Standardowy otwarty rurociąg łożyska Standardowy otwarty rurociąg łożyska,
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Czwartą cyfręNastępujące kody litery są używane w pozycji czwartej cyfry, aby wskazaćdodatkowe cechy: A. Zastosowanie powietrza R. Zgrzewania wzmocnione C. Dźwig centralny S. Standardowy zęb stalowy D. Kontrola odchylenia X. Wstawienie podkładki E. Dłuższy dżig Y. Wstawienie stożkowe G. Ochrona nadmiarowa Z. Inne wstawienie J.Odchylenie strumienia
