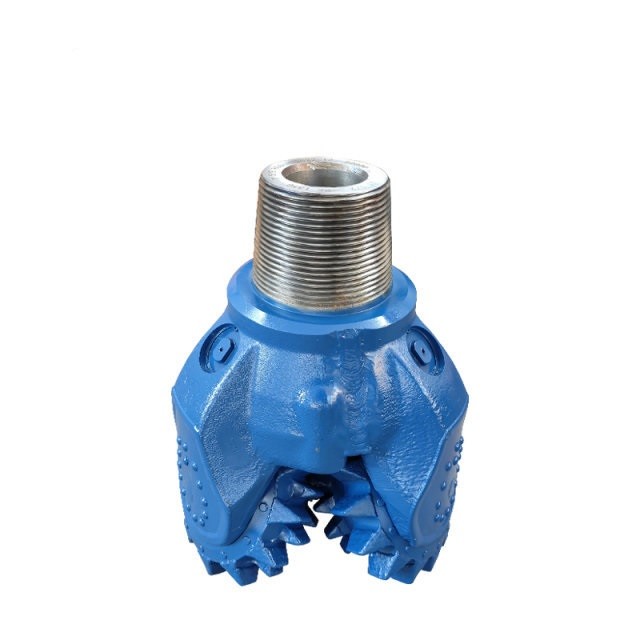

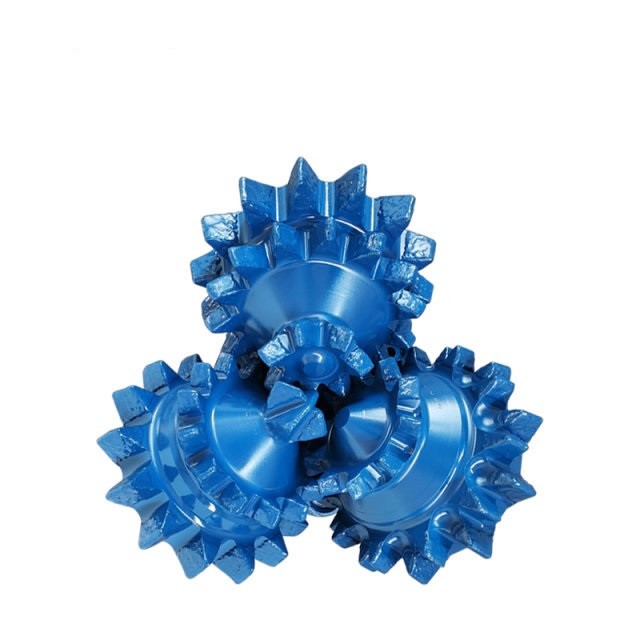

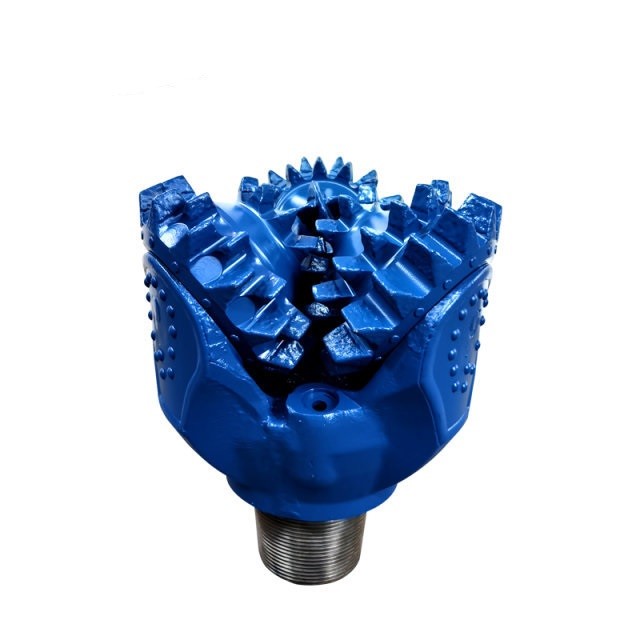

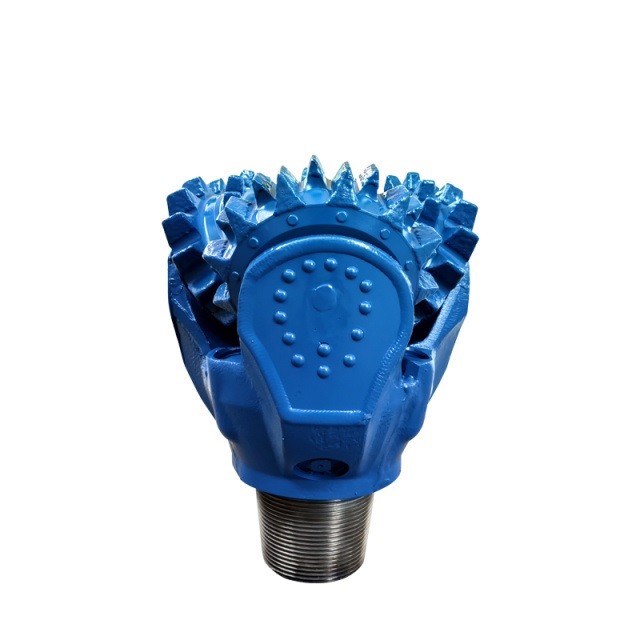

Zastosowane szlifowane zęby gumowe uszczelnione stalowe wiertarki trykonowe

Klasyfikacja IADC

System klasyfikacji IADC to czterocyfrowy kod związany z projektem i zastosowaniem.

Pierwsze trzy znaki są zawsze liczbowe; ostatni znak jest zawsze alfabetyczny.

Pierwsza cyfra odnosi się do serii bitów, druga do typu bitów, trzecia do łożysk i układu miernika, a czwarty (alfabetyczny) znak do funkcji bitów.

Zestaw

Seria, pierwszy znak w systemie IADC, określa ogólne cechy formacji i dzieli bity typu zęba fresowanego i wkładu.

Do opisania kawałków skał w kształcie stożków używa się ośmiu serii lub kategorii.

Seria 1 do 3 stosuje się do zębów mielonego;

Części od 4 do 8 stosuje się do bitów typu wkładki.

W serii 1 przedstawiono najbardziej miękkie (najłatwiejsze zastosowania wiertnicze) do wiertek z zębami frezowanymi;

Seria 3 stanowi najtrudniejsze i najbardziej ścierające zastosowania do szlifowanych części zębowych.

Serię 4 stanowią najbardziej miękkie (najłatwiejsze zastosowania wiertnicze) do wiertników typu wkładkowego,

Serię 8 obejmuje bardzo twarde i ścierające zastosowania dla części typu wkładek.

Niestety twardość skał nie jest wyraźnie zdefiniowana przez system IADC.

Na przykład znaczenie "twardego" piaskowca lub "średnio-miękkiego" łupku łupkowego jest subiektywne i w pewnym stopniu otwarte na interpretację.faktyczna twardość skał będzie się znacznie różnić, w zależności od takich czynników jak głębokość, nadmiar ciśnienia, porowatość i inne, które są trudne do określenia ilościowo.

Rodzaj

Drugi znak w systemie kategoryzacji IADC oznacza rodzaj kawałka, wkładkę lub ząb frasowany i opisuje stopień twardości tworzenia.

Typy od 1 do 4.

Konstrukcja łożysk i ochrona przedziału

Trzeci znak IADC określa zarówno konstrukcję łożyska, jak i ochronę przedziału.

1. niezamknięte łożyska rolkowe (znane również jako otwarte łożyska)
2. łożyska rolkowe chłodzone powietrzem (zaprojektowane do wiercenia powietrzem, pianą lub mgłą)
3. łożyska rolkowe niezamknięte, zabezpieczone gabarytem
4. opakowanie z gniazdkami
5. zamknięte łożyska rolkowe, zabezpieczone gabarytem
6. z wyłączeniem zębatych
7. Uwaga: "Gauge protected" oznacza tylko, że bit ma jakąś funkcję chroniącą lub zwiększającą gabaryt.Przykłady, może wskazywać specjalne wkładki umieszczone w miejscu rzędu obcasów (strona stożka) lub wkładki wzmocnione diamentem na rzędzie rozmiarów.
