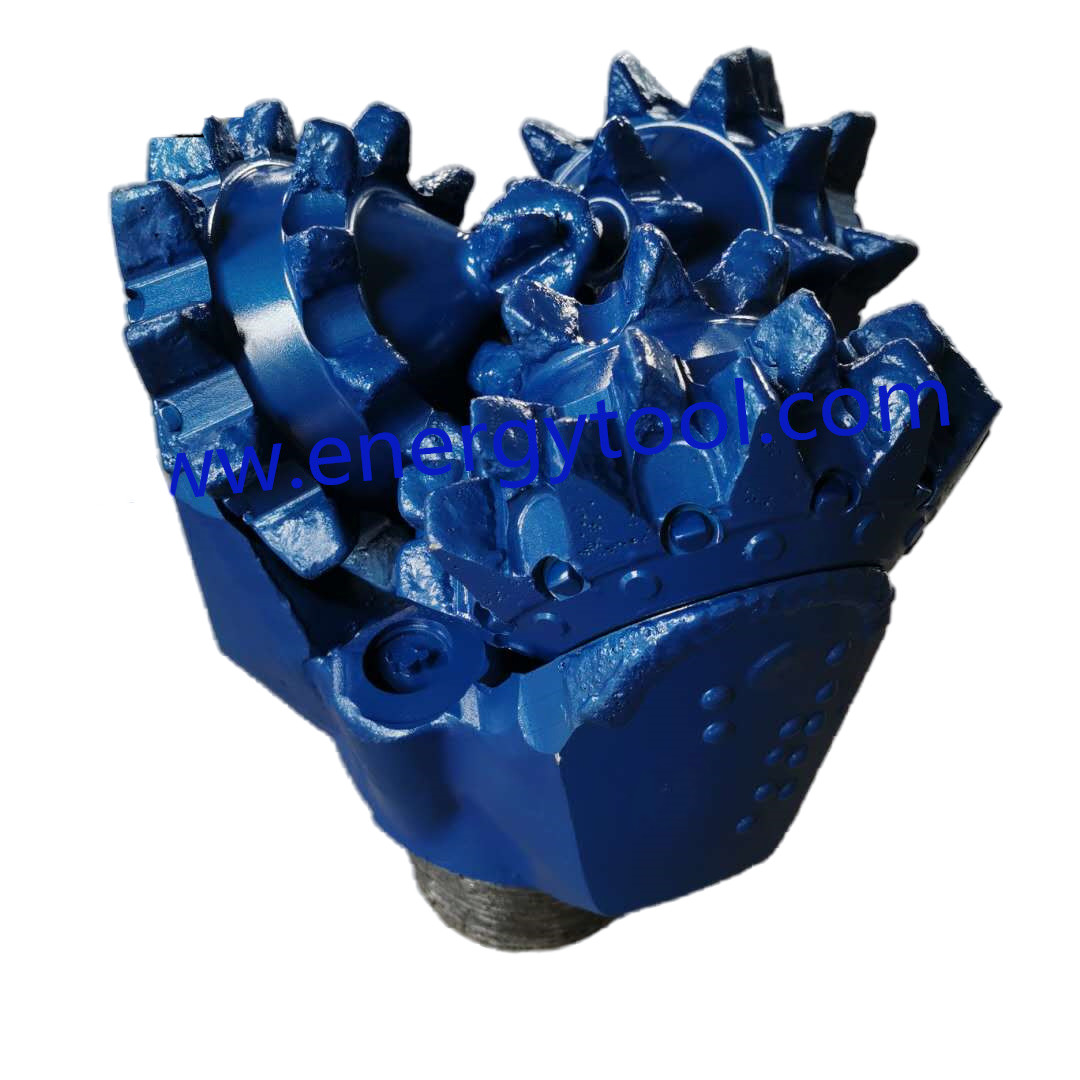

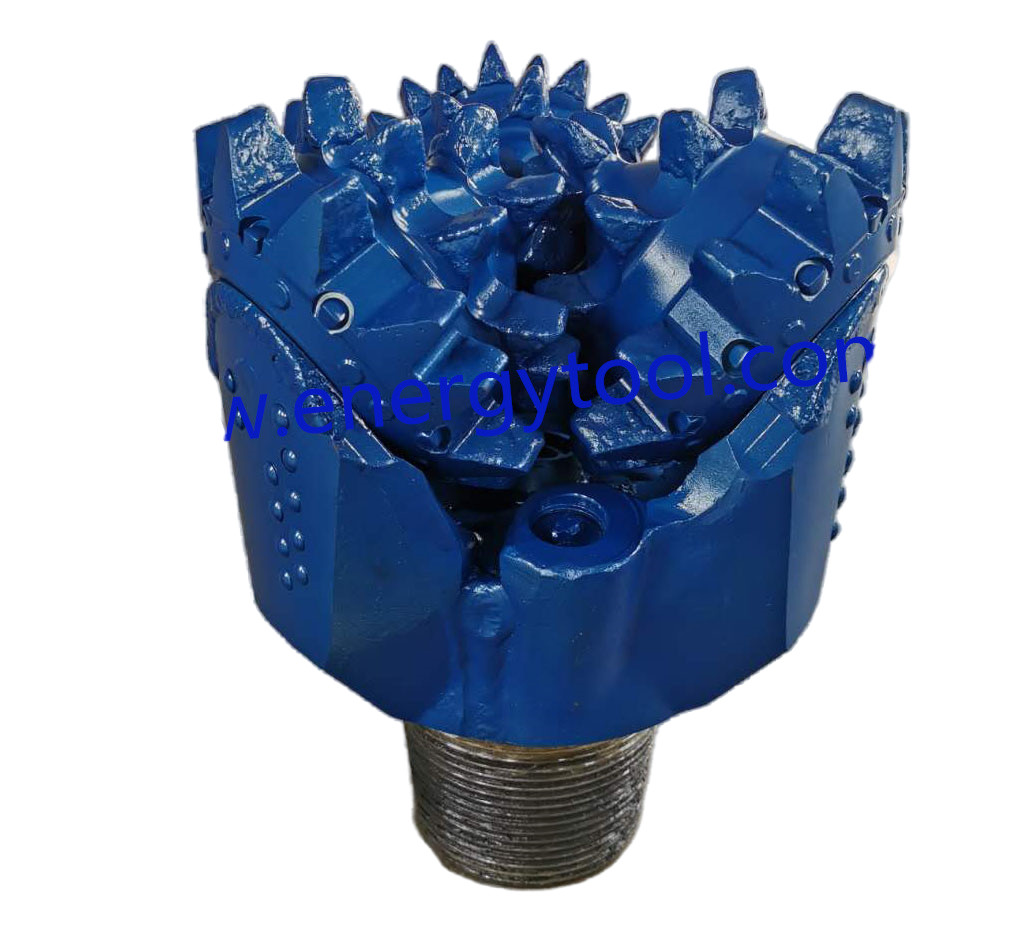

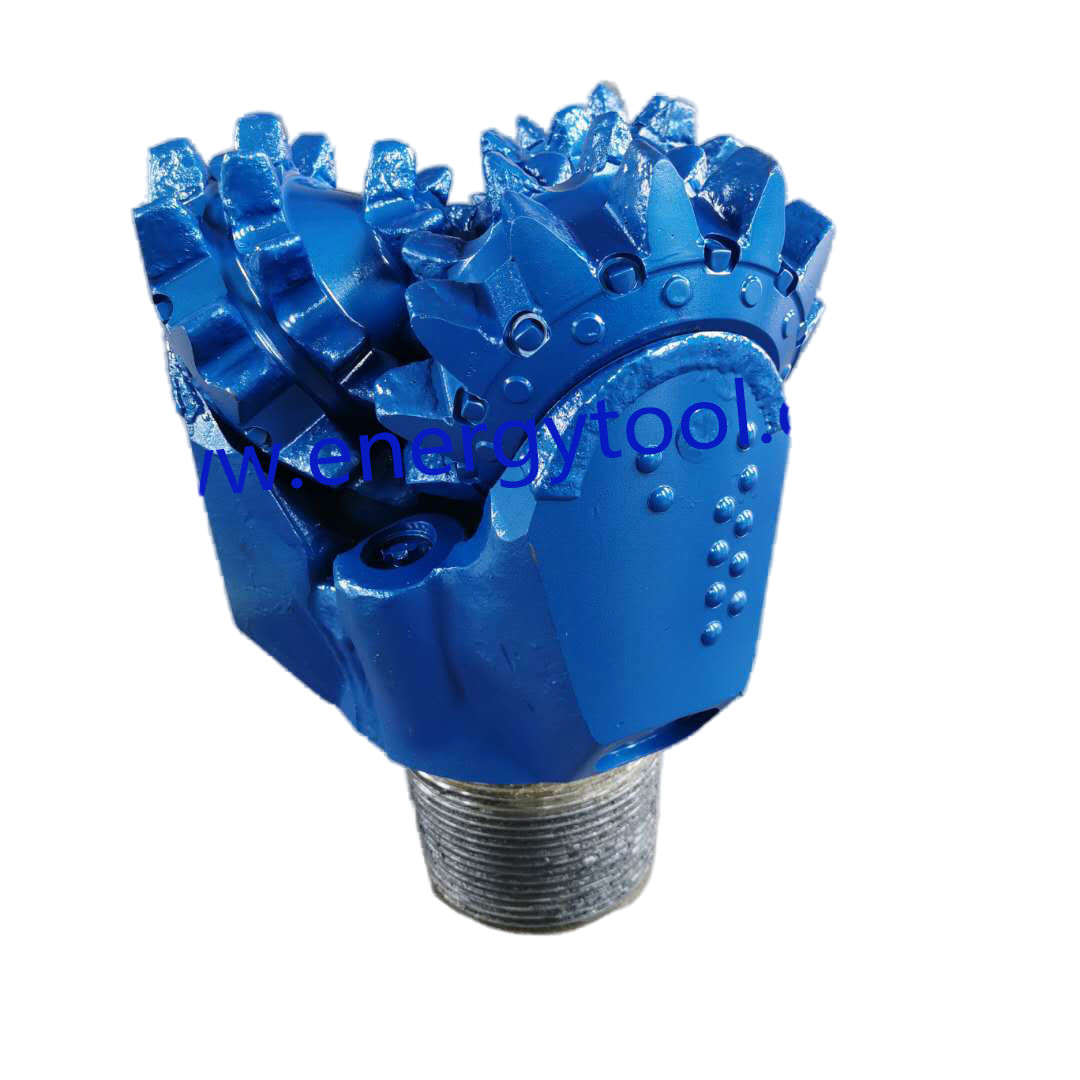

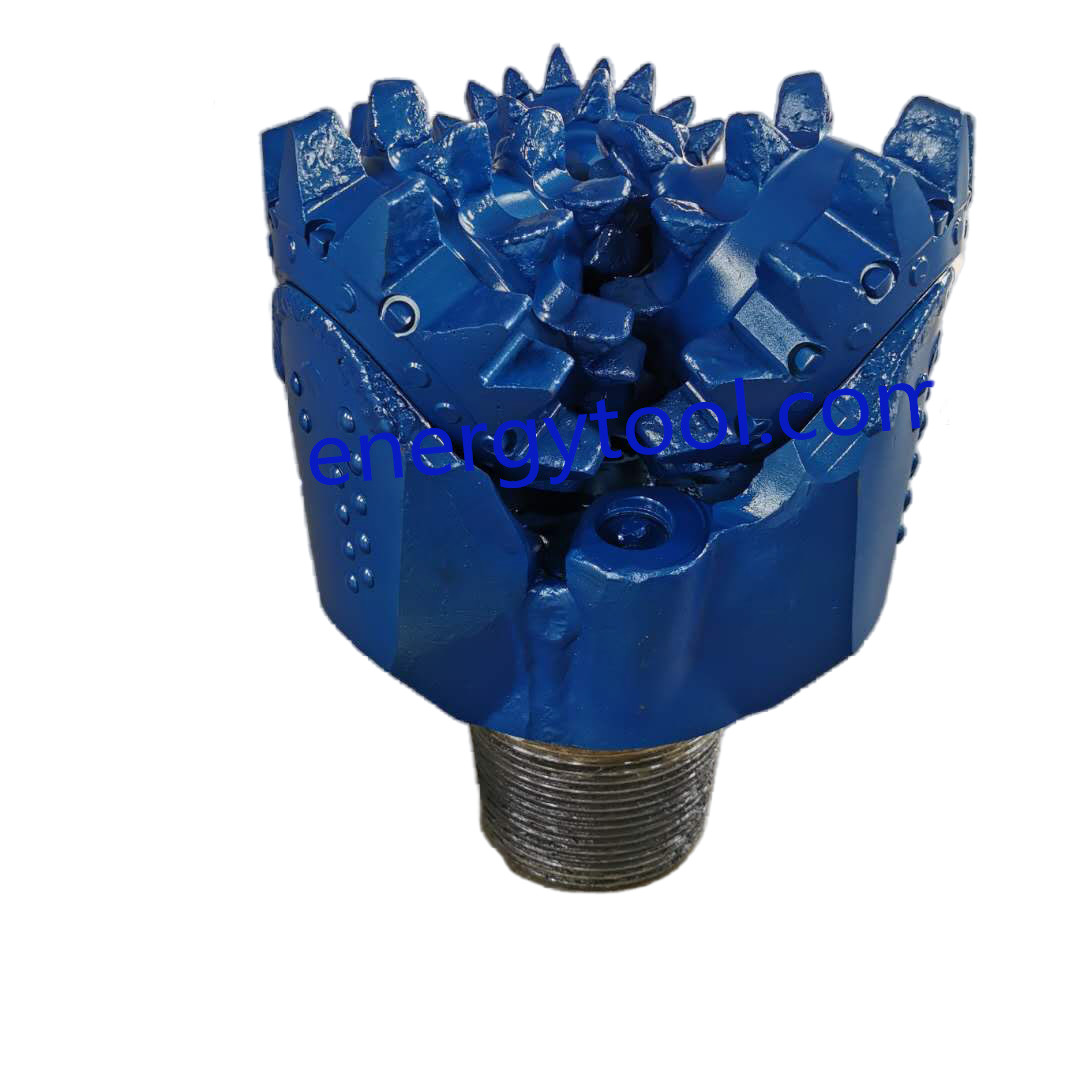

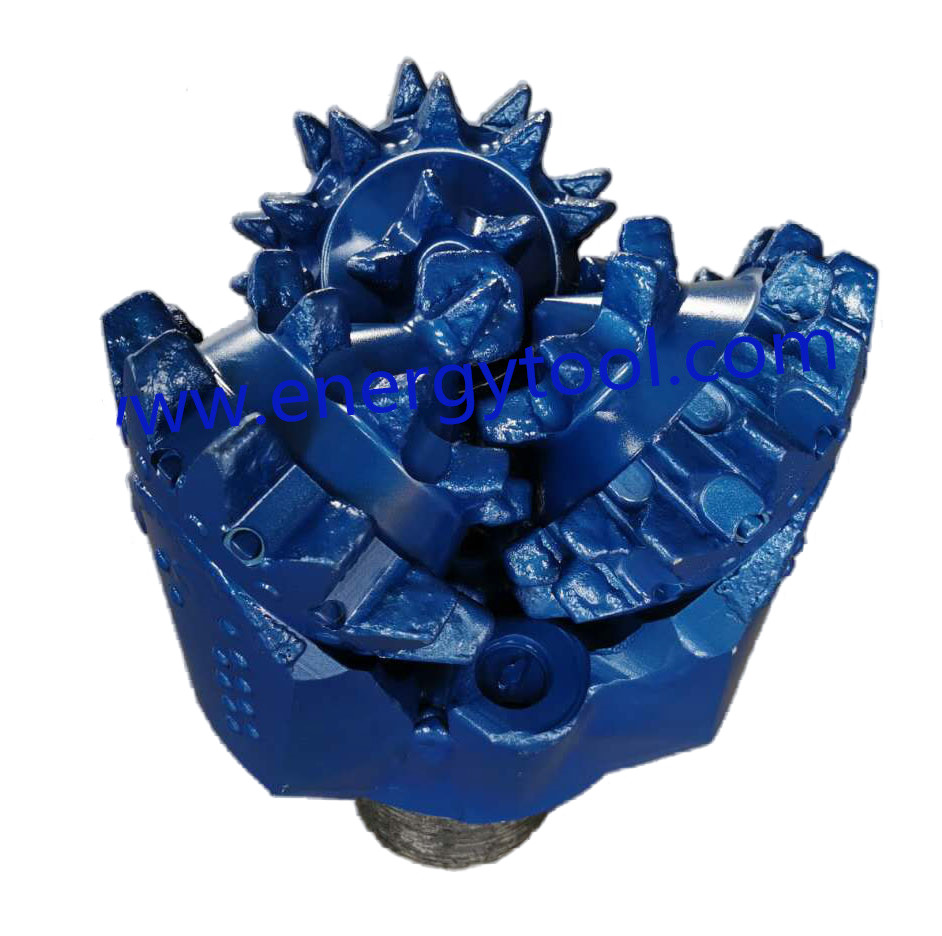

Włókno koła górnicze Narzędzia wiertnicze Stalowe szlifowane zęby

Klasyfikacja biegów stożkowych

Bity rurowe są zazwyczaj klasyfikowane jako bity z włożeniem węglanu wolframu (TCI) lub bity z frenowanymi zębami.

Aby pomóc w porównaniu podobnych produktów różnych producentów,Międzynarodowe Stowarzyszenie Podwykonawców Wiertniczych (IADC) ustanowiło jednolity system klasyfikacji bitów dla nazwań wiertniczych.

Metoda klasyfikacji bitów rurowych stożkowych IADC

Metoda klasyfikacji sztuk z rurociągami IADC jest ogólnoprzemysłowym standardem do opisu sztuk z rurociągami z zębami frezowanymi i sztuk z rurociągami typu wkładkowego.

Ten system kodowania opiera się na kluczowych kryteriach związanych z projektowaniem i zastosowaniem.

Obecnie stosowana wersja została wprowadzona w 1992 r. i zawiera kryteria opracowane wspólnie przez producentów wiertników pod auspicjami Towarzystwa Inżynierów Ropa Naftowego.

Klasyfikacja IADC

System klasyfikacji IADC to czterocyfrowy kod związany z projektem i zastosowaniem.

Pierwsze trzy znaki są zawsze liczbowe;

Ostatni znak jest zawsze alfabetyczny.

Pierwsza cyfra odnosi się do serii bitów, druga do typu bitów, trzecia do łożysk i układu miernika, a czwarty (alfabetyczny) znak do funkcji bitów.

Zestaw

Seria, pierwszy znak w systemie IADC, określa ogólne cechy formacji i dzieli bity typu zęba fresowanego i wkładu.Osiem serii lub kategorii jest używanych do opisania kawałków kamienia w rodzaju stożków.

Seria 1 do 3 stosuje się do zębów mielonego;

serie od 4 do 8 stosuje się do bitów typu wstaw.

Im wyższa jest liczba serii, tym twardsza lub bardziej ścierająca jest skała.

W serii 1 przedstawiono najbardziej miękkie (najłatwiejsze zastosowania wiertnicze) do wiertek z zębami frezowanymi;

Seria 3 stanowi najtrudniejsze i najbardziej ścierające zastosowania do szlifowanych części zębowych.

Serię 4 stanowią najbardziej miękkie (najłatwiejsze zastosowania wiertnicze) do wiertników typu wkładkowego,

Serię 8 obejmuje bardzo twarde i ścierające zastosowania dla części typu wkładek.

Niestety twardość skał nie jest wyraźnie zdefiniowana przez system IADC.

Na przykład znaczenie "twardego" piaskowca lub "średnio-miękkiego" łupku łupkowego jest subiektywne i w pewnym stopniu otwarte na interpretację.faktyczna twardość skał będzie się znacznie różnić, w zależności od takich czynników jak głębokość, nadmiar ciśnienia, porowatość i inne, które są trudne do określenia ilościowo.

Rodzaj

Drugi znak w systemie kategoryzacji IADC reprezentuje typ kawałka, wkładkę lub zęba frasowanego i opisuje stopień twardości formowania.

Konstrukcja łożysk i ochrona przedziału

Trzeci znak IADC określa zarówno konstrukcję łożyska, jak i ochronę przedziału.

IADC zdefiniował siedem kategorii konstrukcji łożysk i ochrony przedziału:

1. niezamknięte łożyska rolkowe (znane również jako otwarte łożyska)
2. łożyska rolkowe chłodzone powietrzem (zaprojektowane do wiercenia powietrzem, pianą lub mgłą)
3. łożyska rolkowe niezamknięte, zabezpieczone gabarytem
4. opakowanie z gniazdkami
5. zamknięte łożyska rolkowe, zabezpieczone gabarytem
6. z wyłączeniem zębatych
7. Uwaga: "Gauge protected" oznacza tylko, że bit ma jakąś funkcję chroniącą lub zwiększającą gabaryt.Przykłady, może wskazywać specjalne wkładki umieszczone w miejscu rzędu obcasów (strona stożka) lub wkładki wzmocnione diamentem na rzędzie rozmiarów.

Zawierające cechy

Czwarty znak używany w systemie określa dostępne cechy.

IADC uważa tę kategorię za opcjonalną.

Kategoryzacja IADC przypisuje i definiuje 16 cech identyfikacyjnych.

Zgodnie z zasadami IADC można użyć tylko jednego znaku znaków alfabetycznych.

Wzornictwo bitów, jednak często łączy kilka z tych cech.
