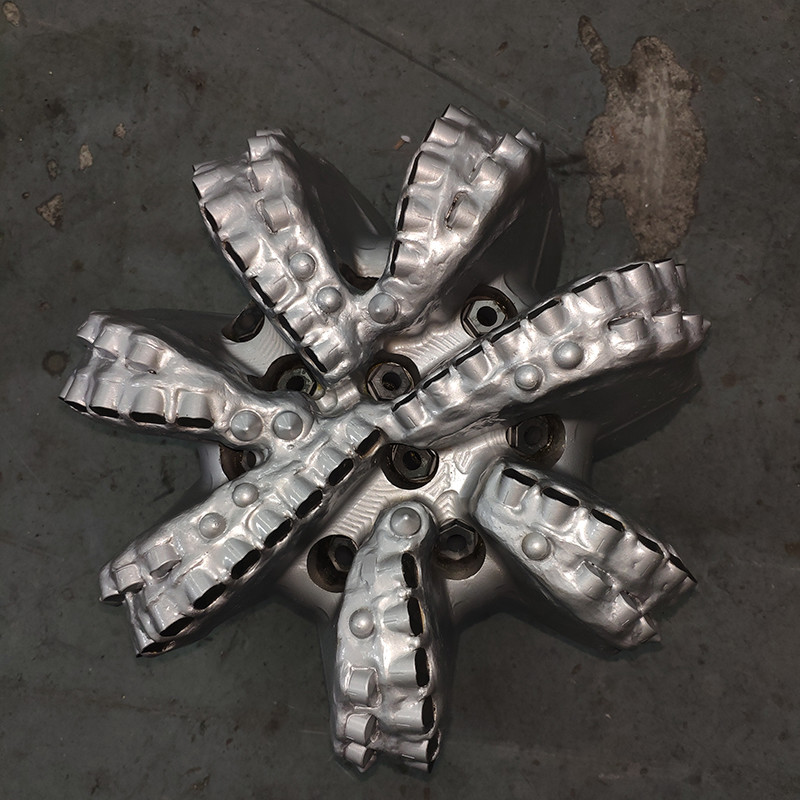

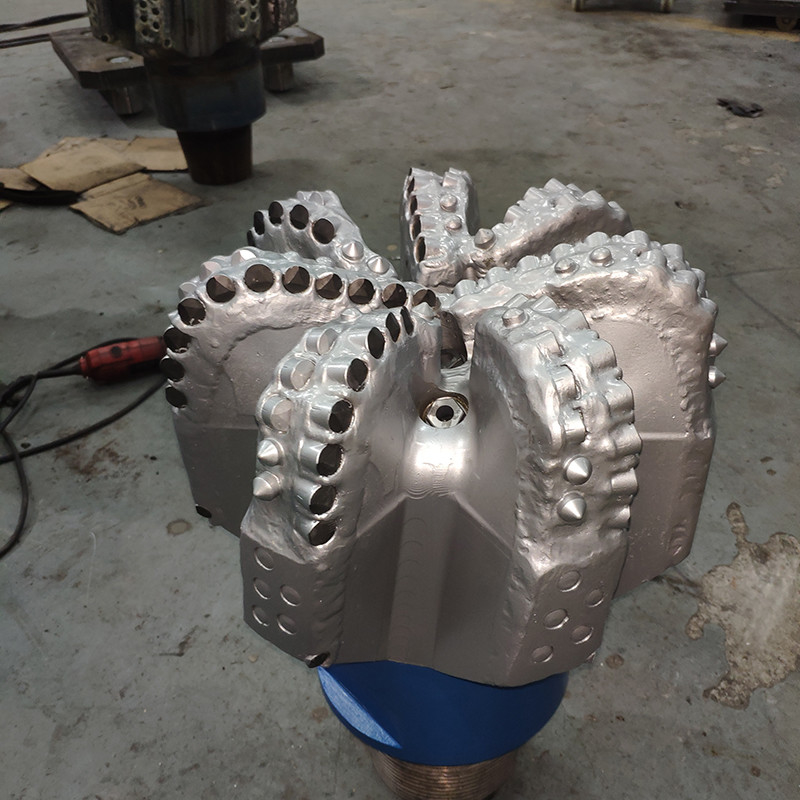

PDC Diamentowy wiertnik 17-1/2 cali API Spec dla narzędzia do wiercenia na polach naftowych

PDC Diamentowy wiertnik 17-1/2 cali API Spec dla narzędzia do wiercenia na polach naftowych

1. Opis:

Wiertarki PDC doskonaliły się w wydajnym wierceniu w formacjach skał osadowych, takich jak łupki, piaskowce, dolomity i wapienie.Wykorzystują technikę cięcia, która polega na obcinaniu lub odrywaniu, aby skutecznie przeniknąć przez skałę.

Bity PDC, znane ze swojej niezwykłej sztywności, są wytwarzane poprzez połączenie warstw syntetycznych diamentów z podłożem z węglowodorów w ekstremalnych warunkach temperatury i ciśnienia.Ta metoda wytwarzania gwarantuje ich trwałość i niezawodność nawet w najbardziej wymagających operacjach wiercenia.

2Specyfikacja:

3. PDC Profil

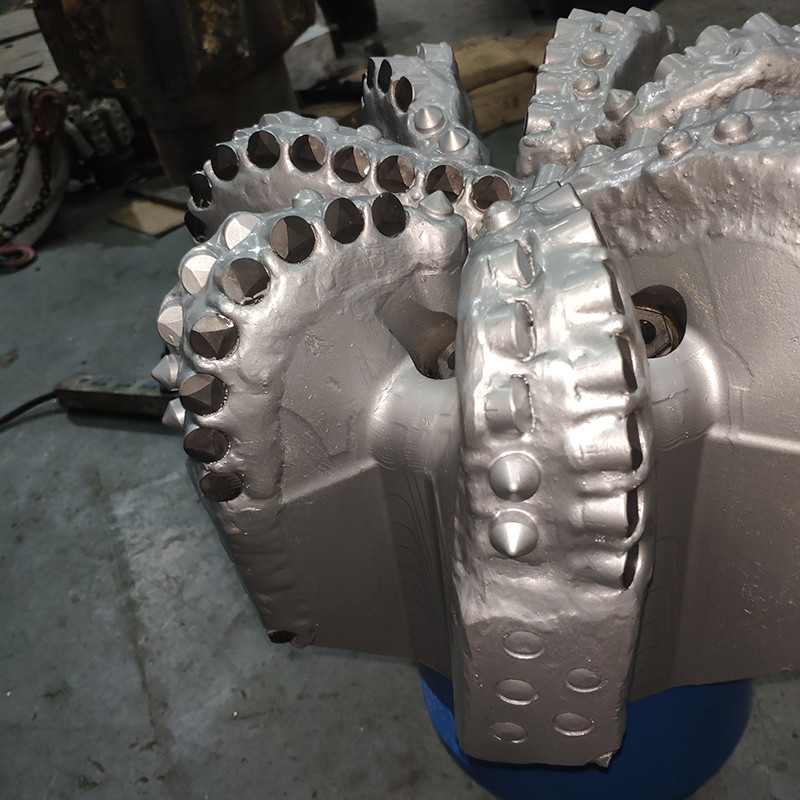

4. PDCŁączniki do wyciągania wiertników

Rzeźby z polimerycznego diamentowego kompozytu (PDC) stanowią główny punkt kontaktu wiertarki.

Cięcia PDC są narażone na dużą ilość ogrzewania i chłodzenia studni, bardzo trudne środowisko.

Cięcia PDC, które mają niższą degradację termiczną i większą stabilność termiczną, zazwyczaj osiągają wyższy ROP i zwiększoną odporność na zużycie.

Zgodnie z API, rozmiary cięcia są następujące:

1 oznacza cięcia PDC o średnicy > 24 mm.

2 oznaczają cięcia o średnicy od 14 do 24 mm.

3 oznacza cięcia PDC < 14 ale > 8 mm. 4 jest używany dla cięć < 8 mm.

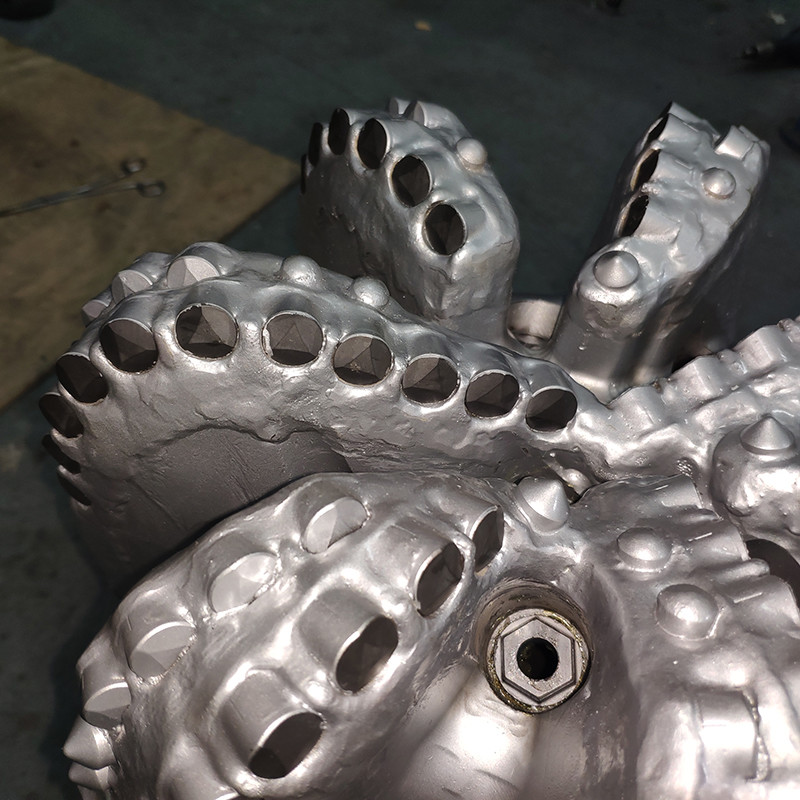

5. PDC Drill Bit Nozzles

Dźwiedzi wiertarki pomagają oczyścić obszar cięcia i ochłodzić cięcia z polimerycznego diamentowego kompozytu (PDC).

Skuteczne umieszczenie tych dyszek oraz kąt ich ustawienia odgrywają kluczową rolę w wydajności wiertarki.

Kanały płynne uzupełniają również umieszczanie dyszy w celu poprawy wyczyszczania sadzonek.

6Bity PDC ze stali

Stalowe ciało PDC Bit jest przeciwieństwem ciała matrycowego, może wytrzymać duże obciążenia uderzeniowe, ale jest bardziej miękkie i nie posiada zabezpieczeń.Wytrzymałość i elastyczność stali zapewniają ciałom stalowym wysoką odporność na uderzeniaCiała stalowe są znacznie mocniejsze niż ciała matrycowe.

Korzystną cechą stali jest to, że można ją z łatwością odbudowywać wielokrotnie, ponieważ zużyte lub uszkodzone cięcia można dość łatwo wymienić.Jest to szczególna zaleta dla operatorów w nisko kosztowych środowiskach wiercenia.

Wielokrystaliczne diamentowe wiertarki kompaktowe (PDC) różnią się od stożków rolkowych tym, że są to jednoczęściowe ciała bez ruchomych części.więc bit jest w stanie działać z wyższymi prędkościami obrotowymi bardziej efektywnie w skonsolidowanych formacjach.
