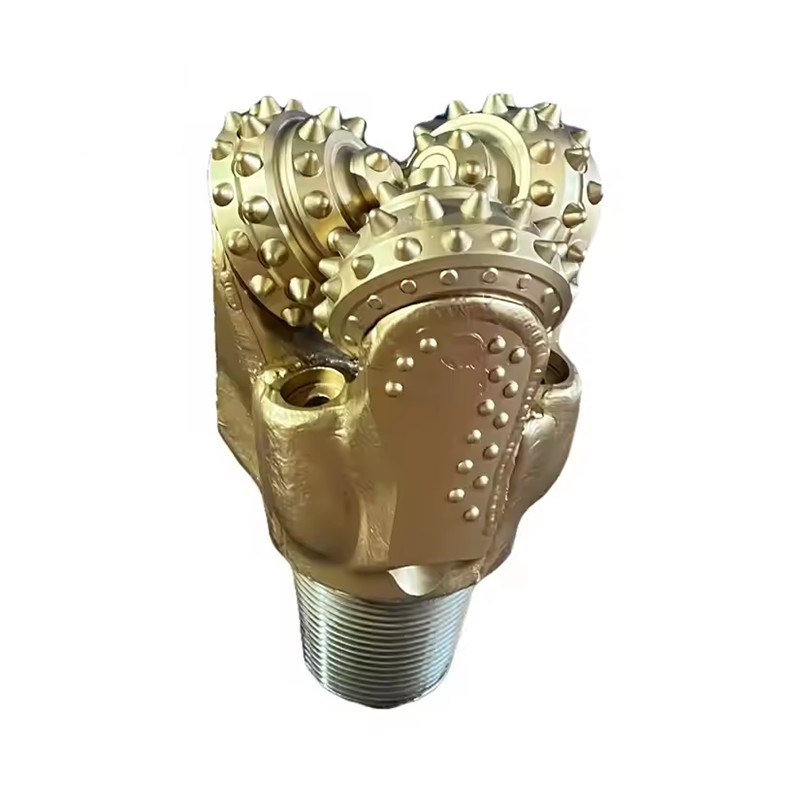

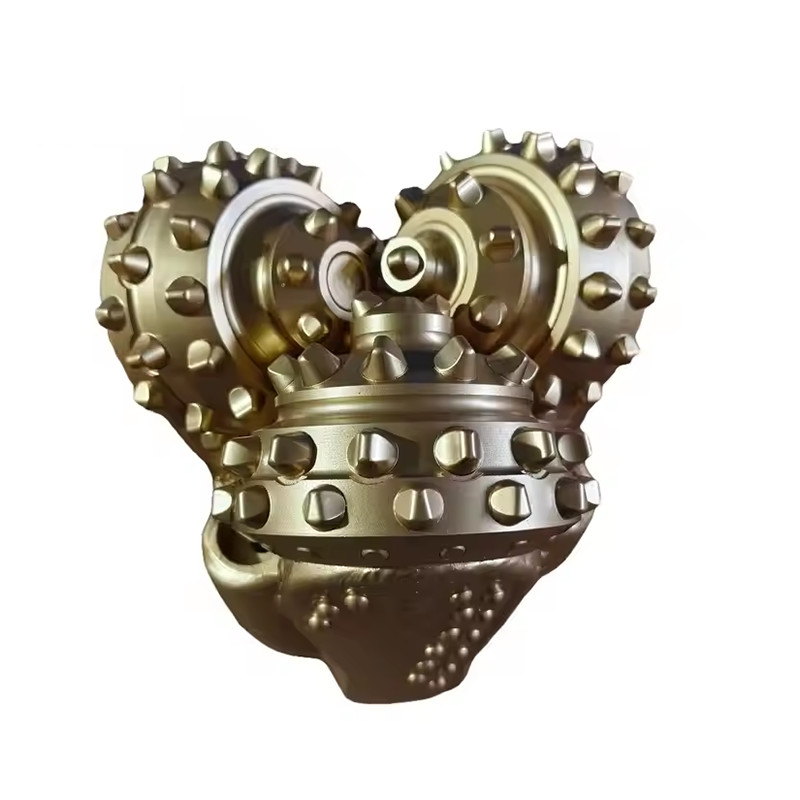

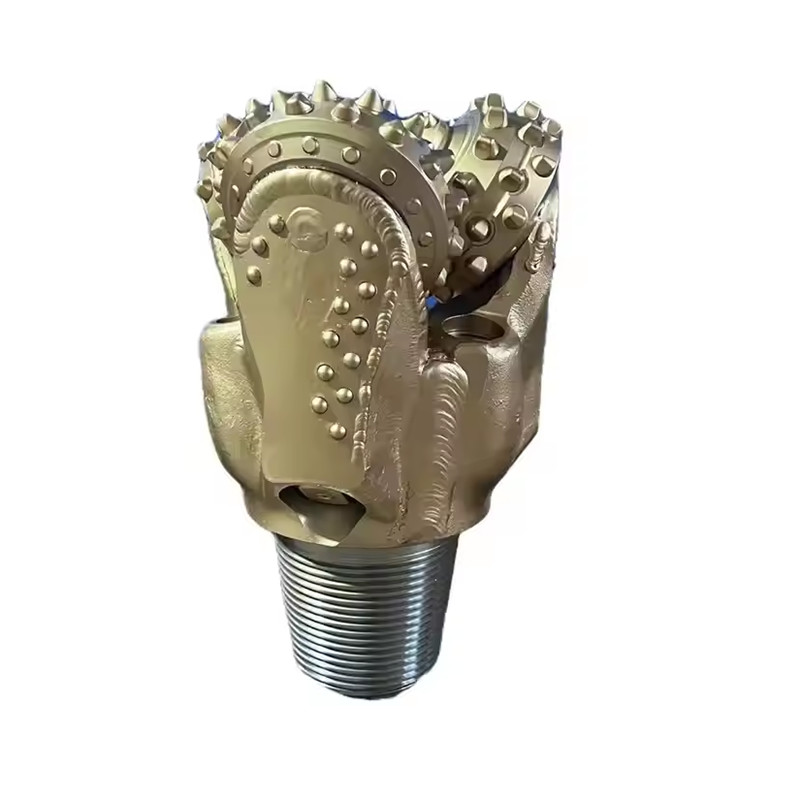

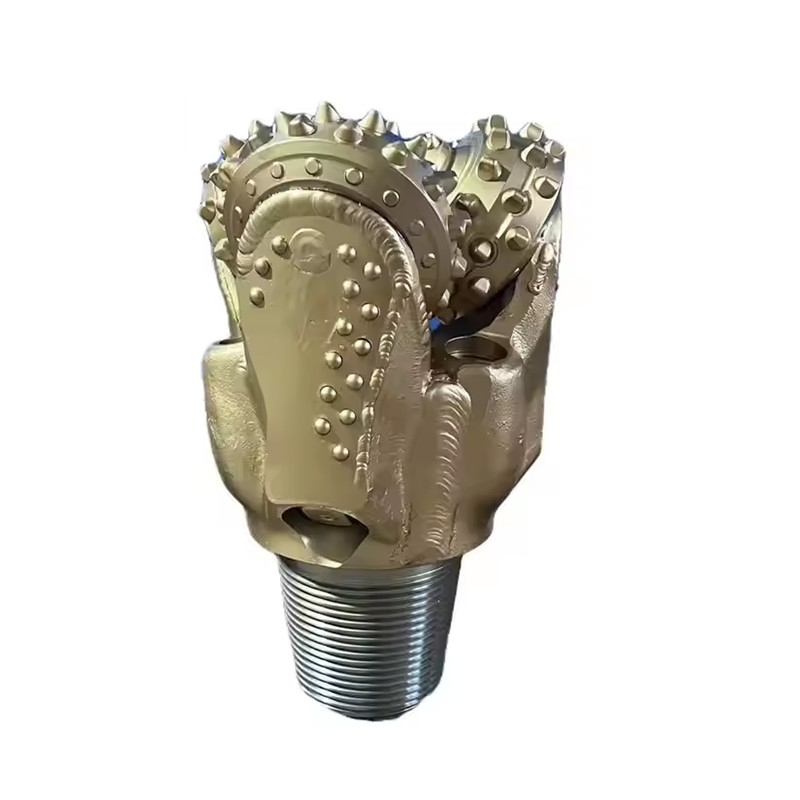

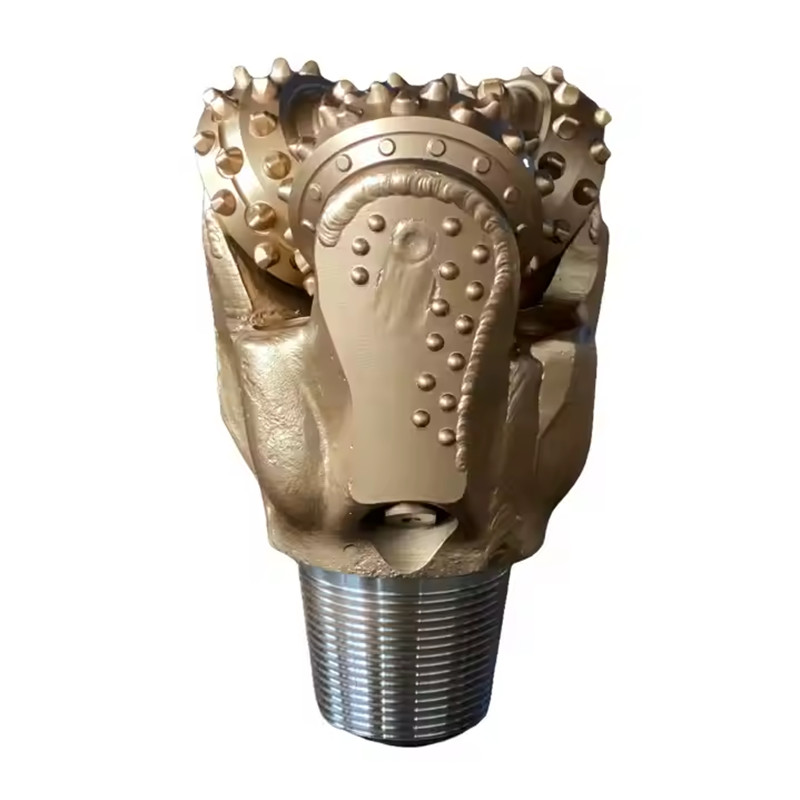

Włókno trykonowe oleju, gazu, wody, wiertnicze włókno stożkowe

Opis

Wiertło trójstożkowe jest niezbędnym elementem zespołu dennego używanego w operacjach wiertniczych. To mechaniczne wiertło wykorzystuje ruch obrotowy i tarcie mechaniczne generowane przez jego zęby do usuwania powierzchni skały podczas wiercenia. Jego celem jest wykorzystanie energii z obracającego się przewodu wiertniczego i dostawy płuczki, skutecznie przykładając tę siłę do ułatwienia pogłębiania odwiertu.

Specyfikacja :

Zastosowania

• Badania geotechniczne
• Eksploracja i sondowanie górnicze
• Instrumentacja geotechniczna
• Geofizyka

Wybór odpowiedniego wiertła trójstożkowego zależy od geologii, w której wiercisz, oraz od średnic otworu, który wiercisz. Międzynarodowe Stowarzyszenie Wykonawców Wiertniczych (IADC) opracowało łatwy w użyciu system kroków do wyboru odpowiedniego wiertła trójstożkowego dla Twojej geologii, z dodatkowymi funkcjami, takimi jak ochrona wiertła dla dłuższego okresu eksploatacji.

Typy łożysk
Istnieją głównie trzy typy konstrukcji łożysk stosowanych w wiertłach trójstożkowych:

• STANDARDOWE Wiertło rolkowe z łożyskiem otwartym:
W tych wiertłach stożki obracają się swobodnie. Ten typ wiertła ma przedni rząd łożysk kulkowych i tylny rząd łożysk rolkowych.
• Wiertła rolkowe z łożyskiem uszczelnionym
Te wiertła posiadają uszczelkę O-ring z rezerwuarem smaru do chłodzenia łożysk. Uszczelki działają jako bariera przed błotem i urobkiem, chroniąc łożyska.
• Wiertła rolkowe z łożyskiem ślizgowym
Te wiertła są chłodzone wyłącznie olejem/smarem z łożyskami czopowymi, uszczelką O-ring i bieżnią dla maksymalnej wydajności.


Kody IADC

Kody IADC ułatwiają opisanie, jakiego rodzaju wiertła skalnego potrzeba.
Pierwsze trzy cyfry klasyfikują wiertło według formacji, do której jest przeznaczone, oraz użytego łożyska/uszczelnienia.
1, 2 i 3 oznaczają WIERTŁA Z ZĘBAMI STALOWYMI z 1 dla formacji miękkich, 2 dla średnich i 3 dla twardych.
Kody 4, 5, 6, 7 i 8 oznaczają WIERTŁA Z WKŁADAMI Z WĘGLIKA WOLFRAMU dla różnych twardości formacji, gdzie 4 jest najmiększa, a 8 najtwardsza.


Typy formacji
Poniżej przedstawiono typowe formacje i ich odniesienie do IADC
1 i 4 Formacje miękkie z warstwami plastycznymi i niską wytrzymałością na ściskanie, takie jak glina, margiel.

1 i 4 Formacje miękkie o niskiej wytrzymałości na ściskanie, takie jak margiel, sól, anhydryt i łupek.

5 Formacje od miękkich do średnich o niskiej wytrzymałości na ściskanie i przeplatane warstwami twardymi, takie jak piaski, łupek i kreda.

2 lub 6 Formacje średnio twarde i twarde, gęste, o wysokiej do bardzo wysokiej wytrzymałości na ściskanie, ale z warstwami nieściernymi lub mało ściernymi, takie jak łupki, iłowce, piaskowce, wapienie, dolomity i anhydryty.

3 lub 7 Formacje twarde i gęste, o bardzo wysokiej wytrzymałości na ściskanie i niektórych warstwach ściernych, takich jak piaskowce, iłowce i mułowce.

8 Formacje bardzo twarde i ścierne, takie jak kwarcyt i skały wulkaniczne.


Kody IADC - Cyfry Pierwsze trzy cyfry klasyfikują wiertło według formacji, do której jest przeznaczone, oraz użytego łożyska/uszczelnienia.

Pierwsza cyfra 1, 2 i 3 oznaczają WIERTŁA Z ZĘBAMI STALOWYMI z 1 dla formacji miękkich, 2 dla średnich i 3 dla twardych.
4, 5, 6, 7 i 8 oznaczają WKŁADY Z WĘGLIKA WOLFRAMU dla różnych twardości formacji, gdzie 4 jest najmiększa, a 8 najtwardsza.

Druga cyfra 1, 2, 3 i 4 to dalszy podział formacji z 1 jako najmiększą i 4 jako najtwardszą.

Trzecia cyfra Ta cyfra klasyfikuje wiertło według typu łożyska/uszczelnienia w następujący sposób:
Standardowe wiertło rolkowe z łożyskiem otwartym, Standardowe wiertło rolkowe z łożyskiem otwartym,
chłodzone powietrzem, Standardowe wiertło rolkowe z łożyskiem otwartym z ochroną bocznej powierzchni, która jest definiowana jako wkłady z węglika wolframu w pięcie stożka, Wiertło rolkowe z uszczelnionym łożyskiem, Wiertło rolkowe z uszczelnionym łożyskiem z ochroną bocznej powierzchni, Wiertło z łożyskiem ślizgowym uszczelnionym, Wiertło z łożyskiem ślizgowym uszczelnionym z ochroną bocznej powierzchni.

Czwarta cyfra Poniższe kody literowe są używane w pozycji czwartej cyfry do wskazania dodatkowych funkcji: A. Zastosowanie powietrzne R. Wzmocnione spawy C. Dysza środkowa S. Standardowe wiertło z zębami stalowymi D. Kontrola odchylenia X. Wkład dłutowy E. Dysza przedłużona Y. Wkład stożkowy G. Dodatkowa ochrona boczna Z. Inny kształt wkładu J. Odchylenie strumienia
