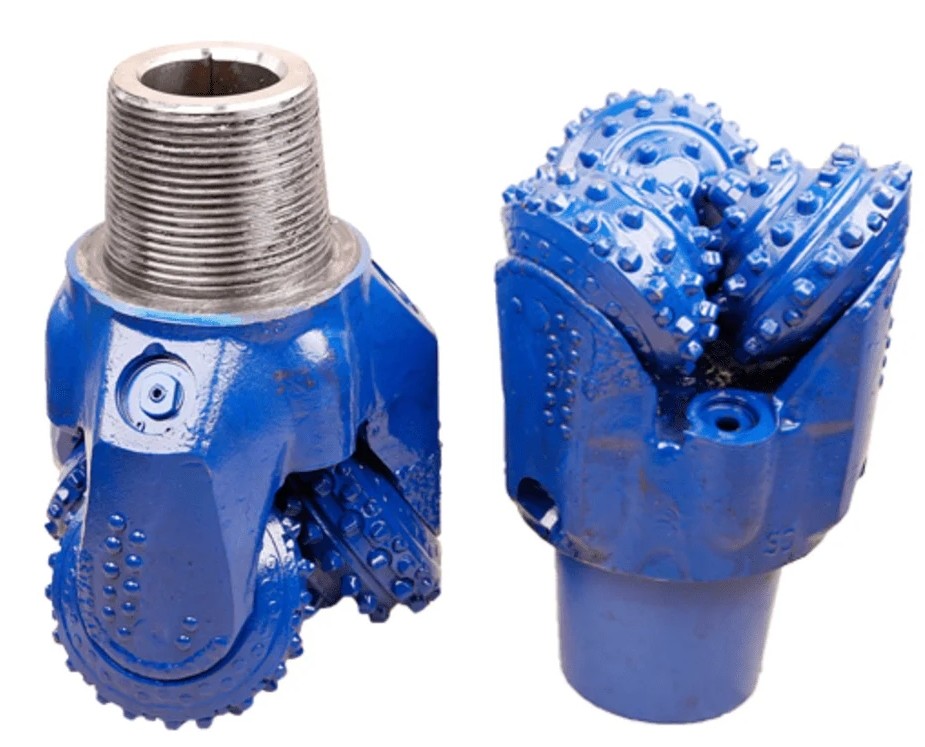

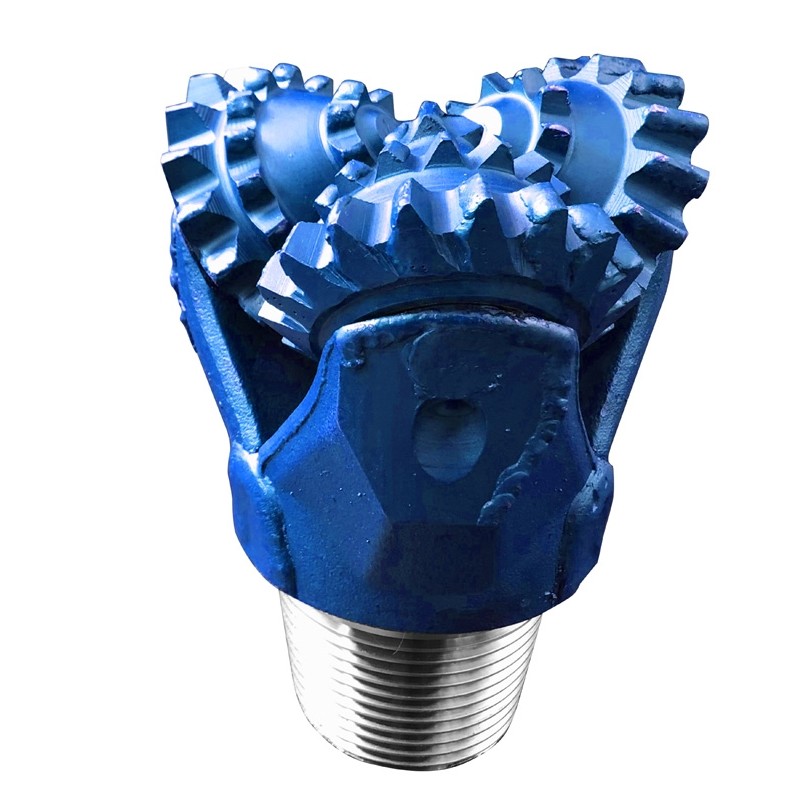

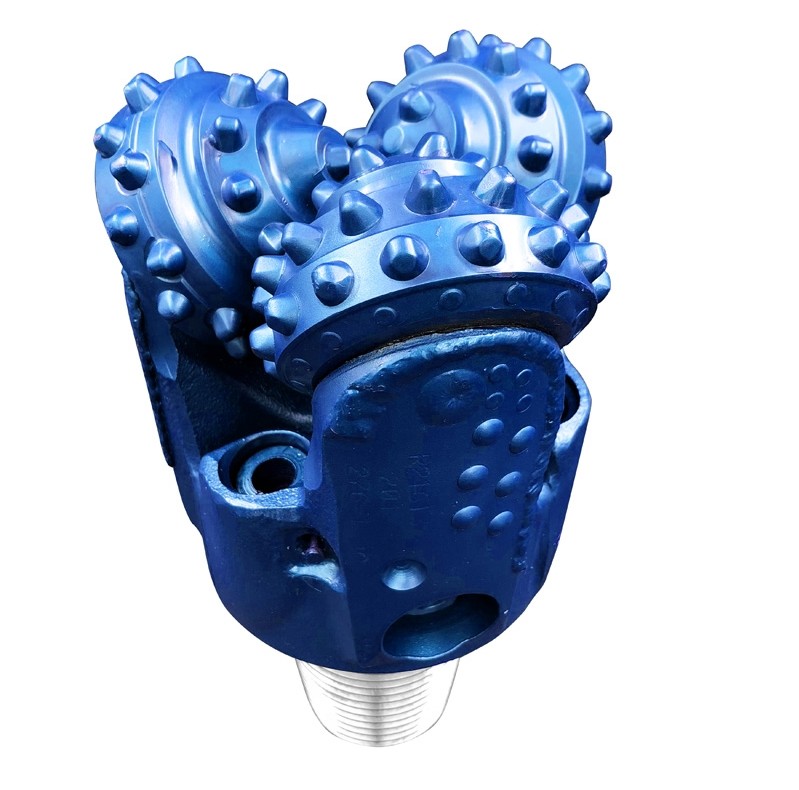

4-1/2 cali średnicy zewnętrznej TCI Carbide Insert 3 rolek stożek API Bity wiertnicze skały

Klasyfikacja IADC

System klasyfikacji IADC to czteroznakowy kod związany z konstrukcją i zastosowaniem.

Pierwsze trzy znaki są zawsze numeryczne; ostatni znak jest zawsze alfabetyczny.

Pierwsza cyfra odnosi się do serii wierteł, druga do typu wierteł, trzecia do łożysk i układu kalibracji, a czwarty (alfabetyczny) znak do cech wierteł.

Seria

Seria, pierwszy znak w systemie IADC, definiuje ogólne charakterystyki formacji i dzieli wiertła frezowane i wiertła z wkładkami. Osiem serii lub kategorii jest używanych do opisania wierteł stożkowych.

Serie od 1 do 3 dotyczą wierteł frezowanych;

serie od 4 do 8 dotyczą wierteł z wkładkami. Im wyższa liczba serii, tym twardszy lub bardziej ścierny jest rodzaj skały.

Seria 1 reprezentuje najmiększe (najłatwiejsze zastosowania wiercenia) dla wierteł frezowanych;

seria 3 reprezentuje najtwardsze i najbardziej ścierne zastosowania dla wierteł frezowanych.

Seria 4 reprezentuje najmiększe (najłatwiejsze zastosowania wiercenia) dla wierteł z wkładkami,

seria 8 reprezentuje bardzo twarde i ścierne zastosowania dla wierteł z wkładkami.

Niestety, twardość skały nie jest jasno zdefiniowana przez system IADC. Znaczenia „twardego” piaskowca lub „średnio-miękkiego” łupku, na przykład, są subiektywne i otwarte na pewien stopień interpretacji.

Dlatego informacje powinny być używane tylko w sensie opisowym; rzeczywista twardość skały będzie się znacznie różnić, w zależności od takich czynników jak głębokość, nadciśnienie, porowatość i inne, które są trudne do ilościowego określenia.

Typ

Drugi znak w systemie kategoryzacji IADC reprezentuje typ wiertła, wkładkę lub ząb frezowany, i opisuje stopień twardości formacji.

Typ waha się od 1 do 4.

Konstrukcja łożyska i ochrona kalibracji

Trzeci znak IADC definiuje zarówno konstrukcję łożyska, jak i ochronę kalibracji.

IADC zdefiniowało siedem kategorii konstrukcji łożysk i ochrony kalibracji:

1. łożysko rolkowe bez uszczelnienia (znane również jako wiertła z otwartym łożyskiem)
2. łożysko rolkowe chłodzone powietrzem (zaprojektowane do wiercenia powietrzem, pianą lub mgłą)
3. łożysko rolkowe bez uszczelnienia, chronione kalibracją
4. łożysko rolkowe uszczelnione
5. łożysko rolkowe uszczelnione, chronione kalibracją
6. łożysko cierne uszczelnione
7. łożysko cierne uszczelnione, chronione kalibracją. Należy zauważyć, że „chronione kalibracją” wskazuje jedynie, że wiertło ma jakąś cechę, która chroni lub poprawia kalibrację wiertła. Nie określa to charakteru tej cechy. Na przykład, może to wskazywać na specjalne wkładki umieszczone w miejscu rzędu pięty (bok stożka) lub wkładki wzmocnione diamentem w rzędzie kalibracji.

O nas

Suzhou Energy Tool Co., Ltd.

firma high-tech założona przez grupę ekspertów od wierteł z ponad 10-letnim doświadczeniem zawodowym w wiodących na świecie firmach serwisowych naftowych.

ENG współpracuje z wieloma instytutami badawczymi w kraju i stworzyła zaawansowany system technologiczny oparty na orientacji rynkowej i ciągłym promowaniu innowacji technologicznych i ulepszaniu produktów.

Linie produkcyjne wierteł ENG są wyposażone w 5-osiowe centra obróbcze, nowoczesne tokarki i FMS (elastyczny system produkcyjny).

ENG nieustannie dąży do produkcji wysokiej jakości produktów z odpowiednimi inspekcjami i testami.
System zarządzania jakością firmy został certyfikowany przez API, ISO 9001 od wielu lat.

ENG posiada 23 patenty przyznane w Chinach.
