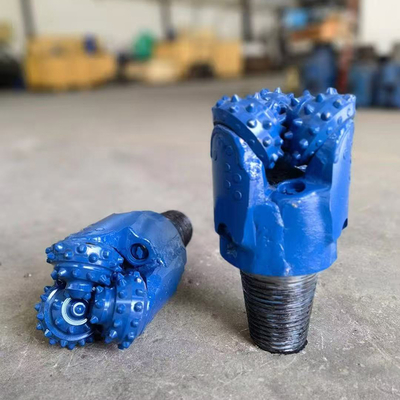

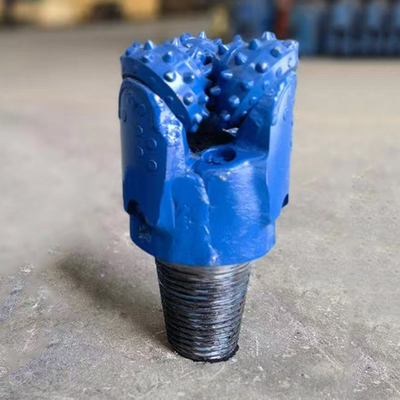

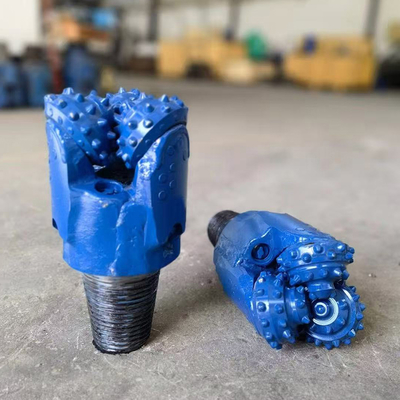

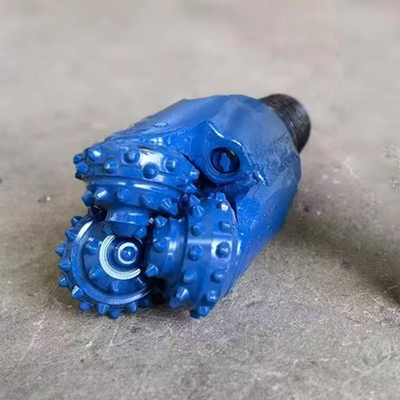

Rolety stożkowe 4-1/2 cala Tricone wiertarka Bit Of API Spec IADC536

Wiertło stożkowe 8-1/4 cala, wiertło trójstożkowe API Spec IADC 536

1. Opisy:

Wiertła trójstożkowe z węglikami spiekanymi (TCI) są używane w formacjach skalnych od średnio twardych do twardych, oferując różnorodne wkładki z węglików spiekanych, takie jak wkładki o kształcie sferycznym do bardzo twardych skał lub wkładki o kształcie stożkowym do bardziej miękkich skał. Liczba rzędów wkładek jest bezpośrednio związana z rodzajem zastosowania i rozmiarem wierconego otworu. Dostępne są również łożyska otwarte i uszczelnione, a także trzy rodzaje ochrony ogona do wyboru. TCI oznacza wkładkę z węglika spiekanego.

2. Specyfikacja:

Wiertło trójstożkowe to narzędzie do wiercenia w skale z wkładką z węglika spiekanego, używane w górnictwie skalnym, wodnym lub naftowym. To narzędzie do wiercenia w skale jest produkowane zgodnie ze specyfikacjami API, które są produktami certyfikowanymi przez API. Materiał z węglika spiekanego jest bardzo twardym materiałem, którego twardość jest niższa tylko od diamentu spośród wszystkich materiałów. W porównaniu z wiertłem diamentowym, cena wiertła z węglika spiekanego jest niższa. Wiertło trójstożkowe jest nazywane wiertłem stożkowym zgodnie ze standardem API.

Wiertło trójstożkowe wykorzystuje materiał z węglika spiekanego do cięcia skały, które dzielą się na dwa typy: wiertło stożkowe spawane TC Milled Tooth i TCI Inserted.

3. Profil wiertła trójstożkowego

4 . TrójstożkoweTypy łożysk

Istnieją głównie trzy typy konstrukcji łożysk stosowanych w wiertłach trójstożkowych:

• STANDARDOWE WIERTŁO STOŻKOWE Z ŁOŻYSKIEM OTWARTYM:

Na tych wiertłach stożki będą się swobodnie obracać. Ten typ wiertła ma przedni rząd łożysk kulkowych i tylny rząd łożysk wałeczkowych.

• USZCZELNIONE WIERTŁA STOŻKOWE Z ŁOŻYSKAMI

Te wiertła mają uszczelkę typu O-Ring ze zbiornikiem smaru do chłodzenia łożysk. Uszczelki działają jako bariera przed błotem i urobkiem, chroniąc łożyska

• WIERTŁA STOŻKOWE Z ŁOŻYSKAMI JOURNAL

Te wiertła są chłodzone wyłącznie olejem/smarami z łożyskami nosowymi, uszczelką typu O-Ring i bieżnią dla maksymalnej wydajności.

5. Pytanie:

Na co powinniśmy zwrócić uwagę przy wyborze wiertła trójstożkowego?

• Pasport kodu IADC wiertła trójstożkowego
• Opcje zębów TCI i stalowych w wiertle trójstożkowym
• Dodatkowe wkładki z węglika spiekanego w rzędach pięty
• Powłoka z węglika spiekanego na korpusach stożków
• Wkładki z węglika spiekanego powlekane diamentem na kalibrze stożków
• Wkładki z węglika spiekanego na ogonie nóg
• Dodatkowa centralna dysza do czyszczenia stożków

Cechą wiertła trójstożkowego jest to, że są one dostarczane z własnym paszportem, jak poniżej:

• Specyfikacja stożków
• Pieczątka jakości podpisana przez osobę, która wykonała i sprawdziła wiertło
• Zalecane parametry wiercenia w celu uzyskania najlepszej wydajności wiertła:
• Obciążenie wiertła
• Prędkość obrotowa
• Objętość płukania

Który typ wiertła trójstożkowego powinieneś wybrać?

To zależy od geologii, w której wiercisz, i średnic wierconego otworu. Międzynarodowe Stowarzyszenie Wykonawców Wierceń (IADC) opracowało łatwy w użyciu system krok po kroku, aby wybrać odpowiednie wiertło trójstożkowe dla Twojej geologii, z dodatkowymi funkcjami, takimi jak ochrona wiertła dla dłuższej żywotności produkcyjnej.
