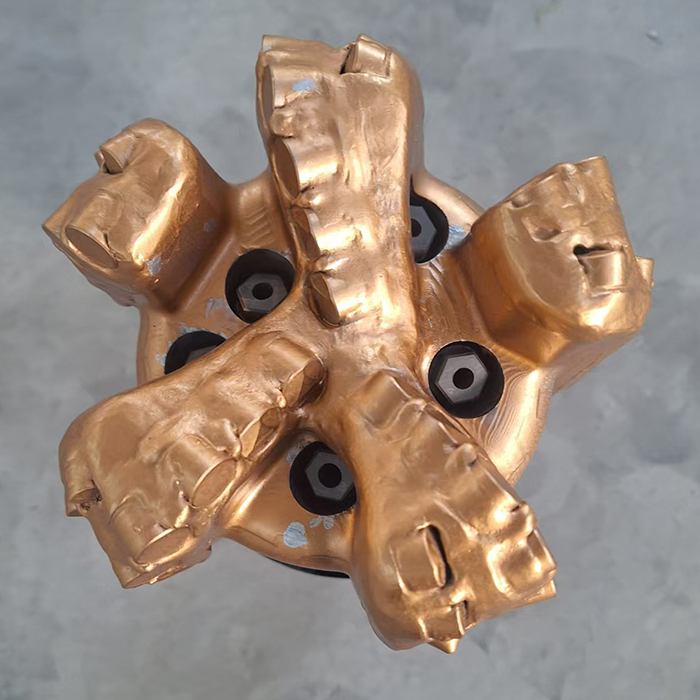

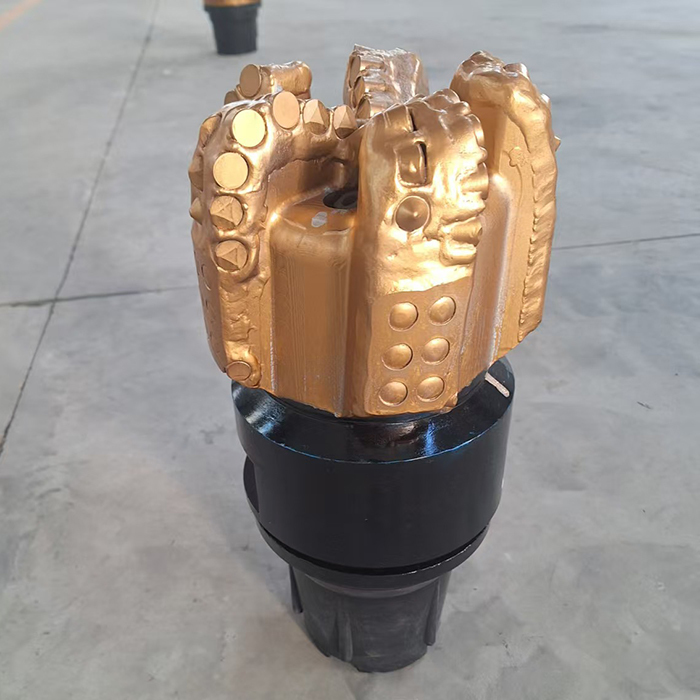

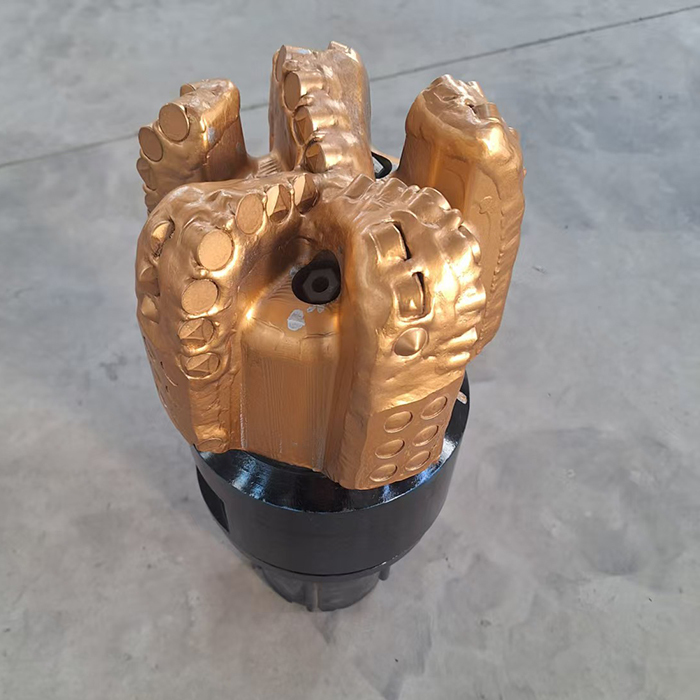

Wiertło PDC 8-1/4" Wysokowydajne narzędzie do wiercenia diamentowego

Wiertło PDC 12-1/4" do wiercenia diamentowego w otworach

1. Opisy:

‌
Wiertło PDC (Polycrystalline Diamond Compact) to narzędzie wiertnicze z frezami stałymi, wyposażone w syntetyczne frezy diamentowe, przeznaczone do wiercenia w skałach w odwiertach naftowych, gazowych, wodnych lub górniczych. Wyprodukowane zgodnie ze specyfikacjami API, narzędzie to posiada certyfikat API, co zapewnia zgodność ze standardami branżowymi.

‌Zalety materiałowe‌
Frezarki PDC składają się z syntetycznego diamentu, najtwardszego znanego materiału, który zapewnia wyjątkową odporność na zużycie i trwałość. W porównaniu do wierteł trójstożkowych, wiertła PDC zazwyczaj oferują wyższą wydajność wiercenia, ale po wyższej cenie.

‌Projekt i funkcjonalność‌
Wiertła PDC wykorzystują wiele frezów diamentowych rozmieszczonych w zoptymalizowanych wzorach, aby przecinać formacje skalne. Są one zasadniczo podzielone na dwa typy:

• ‌Wiertła PDC z korpusem matrycowym‌: Idealne do formacji ściernych ze względu na ich odporny na zużycie materiał matrycowy.
• ‌Wiertła PDC z korpusem stalowym‌: Odpowiednie do bardziej miękkich formacji, oferujące opłacalną wydajność.
•


2. Specyfikacja wiertła PDC:

3. Profil wiertła PDC

4 .Frezarki PDC do wierteł

Kompozyt polikrystalicznego diamentu (PDC) to główny punkt kontaktu wiertła. Wiertła PDC usuwają skałę głównie przez ścinanie.

Frezarki PDC są narażone na duże nagrzewanie i chłodzenie w otworze, co jest bardzo wymagającym środowiskiem.

Frezarki PDC, które mają mniejszą degradację termiczną i większą stabilność termiczną, generalnie osiągają wyższą ROP i zwiększoną odporność na zużycie. Dlatego optymalizacja frezarki jest ważna.

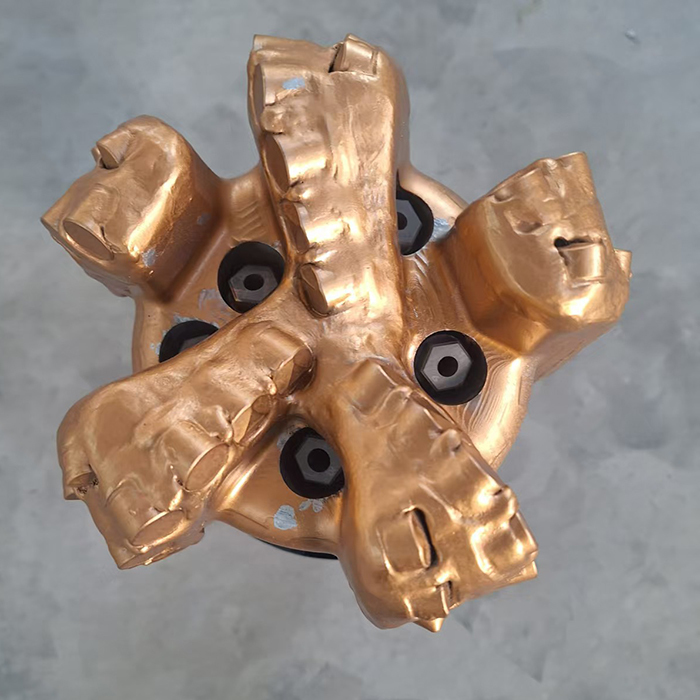

5. Dysze wiertła

Dysze wiertła pomagają oczyścić obszar cięcia i schłodzić frezy z kompozytu polikrystalicznego diamentu (PDC).

Skuteczne rozmieszczenie tych dysz wraz z kątem, pod jakim są ustawione, odgrywa kluczową rolę w wydajności wiertła.

Kanały płynów uzupełniają również rozmieszczenie dysz, aby poprawić usuwanie urobku.

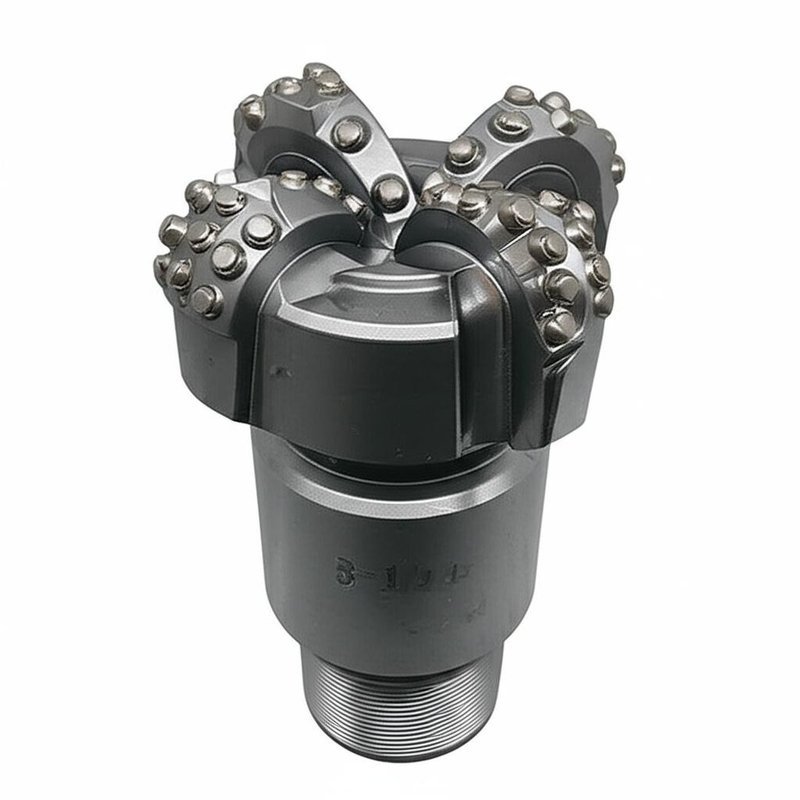

6. Wiertła PDC z korpusem stalowym

Korpus stalowy jest przeciwieństwem korpusu matrycowego. Może wytrzymać duże obciążenia udarowe, ale jest bardziej miękki i pozbawiony cech ochronnych. Wytrzymałość i ciągliwość stali zapewniają stalowym korpusom wierteł wysoką odporność na uderzenia.

Korpusy stalowe są znacznie mocniejsze niż korpusy matrycowe.

Korzystną cechą wierteł stalowych jest to, że można je łatwo odbudować wiele razy, ponieważ zużyte lub uszkodzone frezy można dość łatwo wymienić. Jest to szczególna zaleta dla operatorów w środowiskach wiercenia o niskich kosztach.

Wiertła polikrystaliczne diamentowe (PDC) różnią się od stożków rolkowych tym, że są to korpusy jednoczęściowe bez ruchomych części. Frezy stałe rozdrabniają skałę, dzięki czemu wiertło może pracować z wyższymi prędkościami obrotowymi wydajniej w skonsolidowanych formacjach.
