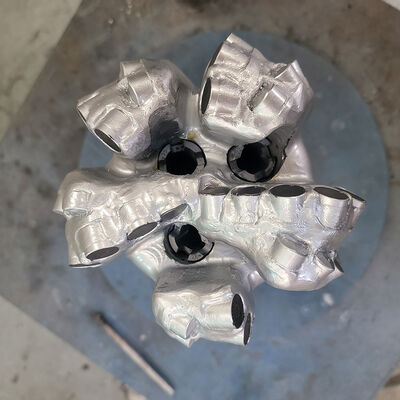

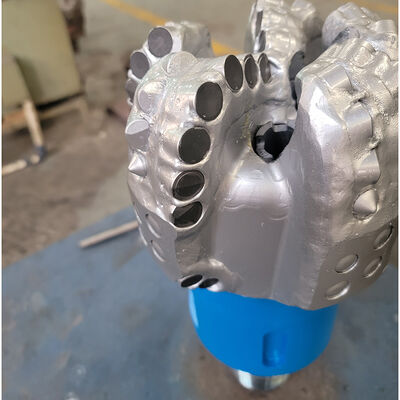

Wiertło diamentowe PDC API Rock 6-1/2 cala do studni wiertniczych
Szczegóły Produktu
| Tworzywo | Diament i stal stopowa | Certyfikacja API | 7-1548-1 |
|---|---|---|---|
| waga | około 18 kg | Aplikacja | Wiercenie studni skalnej |
| Kolor | Dowolny kolor | Futery | Polikrystaliczny diamentowy Diamond (PDC) |
| Typ | wiertło diamentowe | Obróbka powierzchniowa | Wkładka PDC |
| Podkreślić | 6-1/2 cali wiertarki PDC,Wykopywanie studni naftowych Pdc Bit,Wiertło diamentowe ze stalowym korpusem |
||
opis produktu
Wiertło diamentowe PDC do wierceń naftowych API Rock 6-1/2 cala
1. Opis:
Wybór odpowiedniego wiertła diamentowego Polycrystalline Diamond Compact (PDC) jest kluczowy dla efektywnych operacji wierceń naftowych. Trzy główne czynniki decydują o wydajności wiertła: gęstość i rozmiar zębów tnących, kształt profilu wiertła oraz typ łopatek.
Gęstość zębów tnących bezpośrednio równoważy wydajność wiercenia i trwałość wiertła. Zęby o dużej gęstości równomiernie rozkładają nacisk tnący, zmniejszając zużycie i przedłużając żywotność wiertła, co jest idealne dla twardych lub ściernych formacji. Zwiększa to jednak moment obrotowy wiercenia, potencjalnie spowalniając penetrację w miękkich formacjach i podnosząc koszty produkcji. Niska gęstość zębów, wręcz przeciwnie, pozwala na szybsze łamanie skał w miękkich formacjach, ale szybko się zużywa w twardych warstwach, zwiększając częstotliwość wymiany.
2. Specyfikacja:
Wiertła PDC, takie jak S616 lub M616, są specyfikowane z 6-łopatkowym korpusem stalowym lub matrycowym i głównym frezem o średnicy 16 mm. Kod IADC wskazuje, czy wiertło nadaje się do formacji twardych, miękkich lub specyficznych profili, dostarczając dodatkowych informacji. Tak więc kod IADC 323 ma inne znaczenie dla wiertła diamentowego PDC.
| SPECYFIKACJA | |
| Rozmiar: | 6-1/2 cala (165,1 mm) |
| Typ korpusu wiertła: | Korpus stalowy |
| Ilość łopatek: | 5 |
| Ilość dysz: | 3 |
| Połączenie API (cale): | 3-1/2" REG |
| Długość kalibracji (cale): | 1,5 |
| PARAMETRY OPERACYJNE | |
| Obciążenie na wiertło (KN): | 9-67 |
| Zakres obrotów (obrotowe): | 100- DHM |
| Natężenie przepływu (lps): | 11- 15 LPM |
| Moment dokręcania (KN): | 9,5 - 12,2 KN.M |
3. Profil wiertła diamentowego PDC
4. Frezy PDC wiertła
Sercem wiertła są frezy z kompozytu diamentowego polikrystalicznego (PDC), które bezpośrednio stykają się ze skałą, wykorzystując głównie działanie ścinające do usuwania materiału. W wymagającym środowisku odwiertu frezy PDC podlegają częstym cyklom ogrzewania i chłodzenia, co stanowi znaczące wyzwanie.
Frezy PDC o zwiększonej stabilności termicznej i zmniejszonej degradacji termicznej zazwyczaj działają lepiej, co przekłada się na wyższe wskaźniki penetracji (ROP) i lepszą odporność na zużycie. Optymalizacja tych frezów jest zatem kluczowa dla maksymalizacji wydajności.
5. Dysze wiertła diamentowego PDC
Dysze wiertła diamentowego PDC pomagają oczyścić obszar cięcia i chłodzić frezy z kompozytu diamentowego polikrystalicznego (PDC).
Efektywne rozmieszczenie tych dysz wraz z kątem ich ustawienia odgrywa kluczową rolę w tym, jak wydajnie pracuje wiertło.
Kanały przepływowe również uzupełniają rozmieszczenie dysz, aby poprawić usuwanie urobku.
6. Wiertła PDC z korpusem stalowym
Korpus stalowy wiertła PDC jest przeciwieństwem korpusu matrycowego. Może wytrzymać wysokie obciążenia udarowe, ale jest bardziej miękki i pozbawiony cech ochronnych. Wytrzymałość i ciągliwość stali nadają korpusom wierteł stalowych wysoką odporność na uderzenia.
Korpusy stalowe są znacznie mocniejsze niż korpusy matrycowe.
Korzystną cechą wierteł stalowych jest to, że można je łatwo wielokrotnie regenerować, ponieważ zużyte lub uszkodzone frezy można stosunkowo łatwo wymienić. Jest to szczególna zaleta dla operatorów w środowiskach wierceń o niskich kosztach.
Zdolność materiałowa i zgodność ze standardami
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
Materiał stalowy wiertła diamentowego PDC to stal konstrukcyjna stopowa AISI 4145H.
Stal konstrukcyjna stopowa AISI 4145H: Jest to stal specjalnie używana do narzędzi wiertniczych naftowych, szczególnie do produkcji rur wiertniczych o dużej wytrzymałości. Stal AISI 4145H ma dobrą odporność na ścieranie i wytrzymałość, może wytrzymać środowiska o wysokim ciśnieniu i wysokiej temperaturze, i nadaje się do operacji wierceń w głębokich i ultra-głębokich odwiertach45.
Skład materiału:
| Skład | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0,9 | 32 | 20 | 4,2 |
