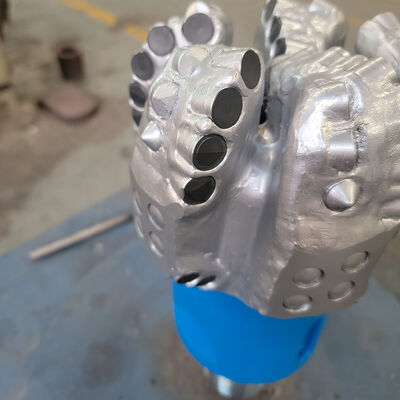

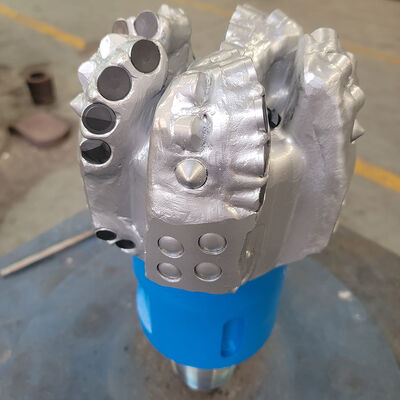

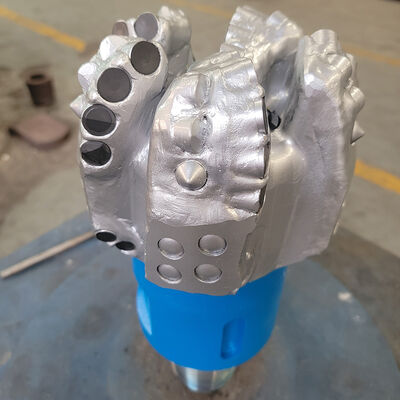

Odwiert naftowy 6-1/2 cala Diamentowe wiertło stałe PDC z narzędziem wiertniczym
Szczegóły Produktu
| Tworzywo | Diament i stal stopowa | Certyfikacja API | 7-1548-1 |
|---|---|---|---|
| Waga | około 18 kg | Aplikacja | Wiercenie studni skalnej |
| Kolor | Dowolny kolor | Futery | Polikrystaliczny diamentowy Diamond (PDC) |
| Typ | wiertło diamentowe | Obróbka powierzchniowa | Wkładka PDC |
| Podkreślić | 6-1/2 cali wiertarki PDC,Wiertło diamentowe ze stalowym korpusem,Narzędzie do wiercenia studni oleju |
||
opis produktu
Wiertło diamentowe PDC o średnicy 6-1/2 cala do narzędzi wiertniczych
1. Opis:
Wiertło diamentowe PDC to narzędzie wiertnicze o najwyższej wydajności. Wiertło diamentowe PDC powinno być stosowane w jednorodnych formacjach skalnych, aby uzyskać najlepszą wydajność.
Istnieją różne modele wierteł, ale przy wyborze wiertła PDC należy zwrócić uwagę na kluczowe czynniki wyboru wiertła diamentowego PDC:
-
Gęstość i rozmiar zębów tnących: Dopasowanie do twardości formacji. Wysoka gęstość dla trwałości, niska dla prędkości; duże zęby dla miękkich warstw, małe dla twardych.
-
Profil wiertła: Płaski do wiercenia pionowego, stożkowy do kierunkowego, stopniowany do formacji przeplatających się.
-
Typ łopatki: Prosta dla twardych warstw, spiralna dla miękkich-średnich, mieszana dla złożonych warunków.
2. Specyfikacja:
Wiertła PDC, takie jak S516 lub M516, są określone z 6-łopatkowym korpusem stalowym lub kompozytowym i głównym frezem o średnicy 16 mm. Kod IADC wskazuje, czy wiertło nadaje się do formacji twardych, miękkich lub o specyficznym profilu, dostarczając dodatkowych informacji. Tak więc IADC S323 ma różne znaczenia dla wiertła diamentowego PDC do formacji miękkich lub twardych, rozmiaru i profilu frezu.
| SPECYFIKACJA | |
| Rozmiar: | 6-1/2 cala (165,1 mm) |
| Typ korpusu wiertła: | Korpus stalowy |
| Ilość łopatek: | 5 |
| Ilość dysz: | 3 |
| Połączenie API (cale): | 3-1/2" REG |
| Długość kalibracji (cale): | 1,5 |
| PARAMETRY OPERACYJNE | |
| Obciążenie na wiertło (KN): | 9-67 |
| Zakres obrotów (obrotowe): | 100- DHM |
| Natężenie przepływu (lps): | 11- 15 LPM |
| Moment dokręcania (KN): | 9,5 - 12,2 KN.M |
3. Profil wiertła diamentowego PDC

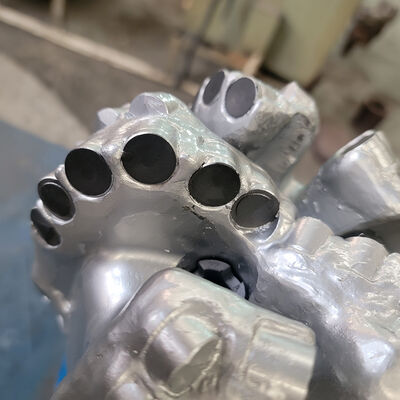

4.Frezy wiertła diamentowego PDC
Sercem wiertła są frezy z kompozytu diamentowego polikrystalicznego (PDC), które bezpośrednio stykają się ze skałą, wykorzystując głównie działanie ścinające do usuwania materiału. W wymagającym środowisku odwiertu frezy PDC podlegają częstym cyklom ogrzewania i chłodzenia, co stanowi znaczące wyzwanie.
Frezy PDC o zwiększonej stabilności termicznej i zmniejszonej degradacji termicznej zazwyczaj działają lepiej, co skutkuje wyższymi wskaźnikami penetracji (ROP) i lepszą odpornością na zużycie. Optymalizacja tych frezów jest zatem kluczowa dla maksymalizacji wydajności.

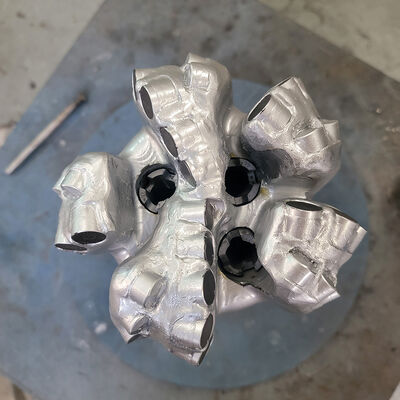

5. Dysze wiertła diamentowego PDC
Dysze wiertła diamentowego PDC pomagają oczyścić obszar cięcia i chłodzić frezy z kompozytu diamentowego polikrystalicznego (PDC).
Efektywne rozmieszczenie tych dysz wraz z kątem ich ustawienia odgrywa kluczową rolę w wydajności wiertła.
Kanały płynu uzupełniają rozmieszczenie dysz, poprawiając usuwanie urobku.
6. Wiertła PDC z korpusem stalowym
Korpus stalowy wiertła PDC jest przeciwieństwem korpusu kompozytowego. Może wytrzymać wysokie obciążenia udarowe, ale jest bardziej miękki i pozbawiony cech ochronnych. Wytrzymałość i plastyczność stali nadają korpusom wierteł stalowych wysoką odporność na uderzenia.
Korpusy stalowe są znacznie mocniejsze niż korpusy kompozytowe.
Korzystną cechą wierteł stalowych jest to, że można je wielokrotnie naprawiać, ponieważ zużyte lub uszkodzone frezy można łatwo wymienić. Jest to szczególna zaleta dla operatorów w środowiskach o niskich kosztach wiercenia.
Zdolność materiałowa i zgodność ze standardami
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
Materiał stalowy wiertła diamentowego PDC to stal konstrukcyjna stopowa AISI 4145H.
Stal konstrukcyjna stopowa AISI 4145H: Jest to stal specjalnie używana do narzędzi wiertniczych, zwłaszcza do produkcji rur wiertniczych o dużej wytrzymałości. Stal AISI 4145H ma dobrą odporność na zużycie i wytrzymałość, może wytrzymać środowiska o wysokim ciśnieniu i wysokiej temperaturze, nadaje się do operacji wiercenia głębokich i ultra-głębokich odwiertów.
Skład materiału:
| Skład | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0,9 | 32 | 20 | 4,2 |
