Wiertło diamentowe PDC z otworem wgłębnym 8-1/2 cala i 5 ostrzami do formowania na twardo
Szczegóły Produktu
| Tworzywo | Diament i stal stopowa | Certyfikacja API | 7-1548-1 |
|---|---|---|---|
| Waga | około 18 kg | Aplikacja | Wiercenie studni skalnej |
| Kolor | Dowolny kolor | Futery | Polikrystaliczny diamentowy Diamond (PDC) |
| Typ | wiertło diamentowe | Obróbka powierzchniowa | Wkładka PDC |
| Podkreślić | 8-1/2 cali wiertarki PDC,PDC-bohrkrone für harte Formationen,PDC-Bohrkopf aus Stahl mit Garantie |
||
opis produktu

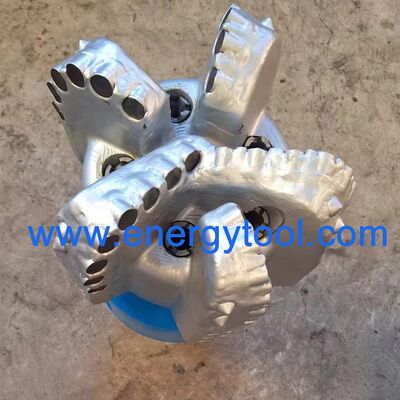

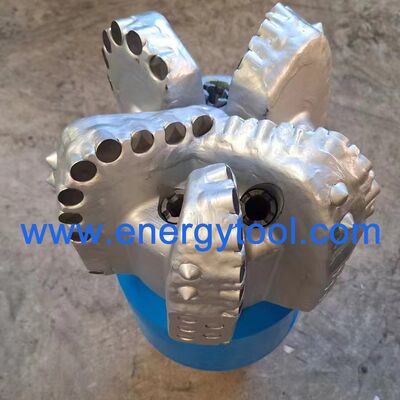

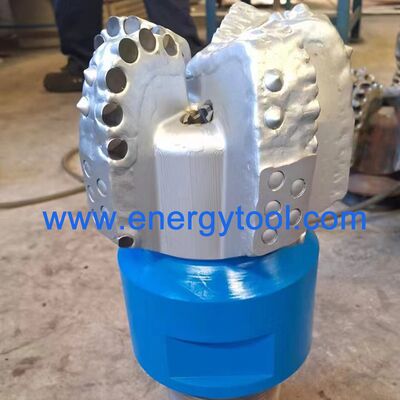

Wiertło diamentowe PDC 8-1/2 cala z 5 łopatkami do twardych formacji
1. Opisy:
Nasze wiertła PDC, zaprojektowane w oparciu o zaawansowaną technologię kompozytów diamentowych, zapewniają wyjątkową trwałość i szybkość wiercenia w różnych formacjach. Posiadają certyfikat API, z możliwością dostosowania gęstości dłut, profilu wiertła i opcji łopatek, optymalizują wydajność operacji wiertniczych w przemyśle naftowym i gazowym, redukując koszty i zwiększając produktywność.
2. Specyfikacja:
Wiertła PDC, takie jak S616 lub M616, są specyfikowane z 6-łopatkowym korpusem stalowym lub matrycowym i głównym dłutem 16 mm. Kod IADC wskazuje, czy wiertło nadaje się do formacji twardych, miękkich lub o specyficznym profilu, dostarczając dodatkowych informacji. Tak więc IADC 323 ma inne znaczenie dla wiertła diamentowego PDC.
| SPECYFIKACJA | |
| Rozmiar : | 8-1/2 cala (215,9 mm) |
| Typ korpusu wiertła : | Korpus stalowy |
| Ilość łopatek : | 5 |
| Ilość dysz : | 3 |
| Połączenie API (cale) : | 4-1/2" REG |
| Długość kalibracji (cale): | 2 |
| PARAMETRY OPERACYJNE | |
| Obciążenie na wiertło (KN): | 22-112 |
| Zakres obrotów (obrotowe): | 100- DHM |
| Natężenie przepływu (l/s): | 29- 38 LPM |
| Moment dokręcania (KN): | 16-22 KN.M |
3. Profil wiertła diamentowego PDC
4. Dłuta wiertła diamentowego PDC
Sercem wiertła są dłuta z kompozytu diamentowego polikrystalicznego (PDC), które bezpośrednio stykają się ze skałą, wykorzystując głównie działanie ścinające do usuwania materiału. W wymagającym środowisku odwiertu dłuta PDC podlegają częstym cyklom ogrzewania i chłodzenia, co stanowi poważne wyzwanie. Dłuta PDC o zwiększonej stabilności termicznej i zmniejszonej degradacji termicznej zazwyczaj działają lepiej, co przekłada się na wyższe wskaźniki penetracji (ROP) i lepszą odporność na zużycie. Optymalizacja tych dłut jest zatem kluczowa dla maksymalizacji wydajności.
5. Dysze wiertła diamentowego PDC
Dysze wiertła diamentowego PDC pomagają oczyścić obszar cięcia i chłodzić dłuta z kompozytu diamentowego polikrystalicznego (PDC). Efektywne rozmieszczenie tych dysz wraz z kątem ich ustawienia odgrywa kluczową rolę w wydajności wiertła. Kanały płynu uzupełniają rozmieszczenie dysz, poprawiając usuwanie urobku.
6. Wiertła PDC z korpusem stalowym
Korpus stalowy wiertła PDC jest przeciwieństwem korpusu matrycowego. Może wytrzymać wysokie obciążenia udarowe, ale jest miększy i pozbawiony cech ochronnych. Wytrzymałość i ciągliwość stali nadają korpusom wierteł stalowych wysoką odporność na uderzenia. Korpusy stalowe są znacznie mocniejsze niż korpusy matrycowe. Korzystną cechą wierteł stalowych jest to, że można je łatwo wielokrotnie regenerować, ponieważ zużyte lub uszkodzone dłuta można stosunkowo łatwo wymienić. Jest to szczególna zaleta dla operatorów w środowiskach wiercenia o niskich kosztach.
Zdolność materiałowa i zgodność ze standardami
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
Materiał stalowy wiertła diamentowego PDC to stal konstrukcyjna stopowa AISI 4145H.
Stal konstrukcyjna stopowa AISI 4145H: Jest to stal specjalnie używana do narzędzi wiertniczych do ropy naftowej, szczególnie do produkcji rur wiertniczych o dużej wytrzymałości. Stal AISI 4145H ma dobrą odporność na zużycie i wytrzymałość, może wytrzymać środowiska o wysokim ciśnieniu i wysokiej temperaturze, i nadaje się do operacji wiercenia w głębokich i ultra-głębokich odwiertach 45.
Skład materiału :
| Skład | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
