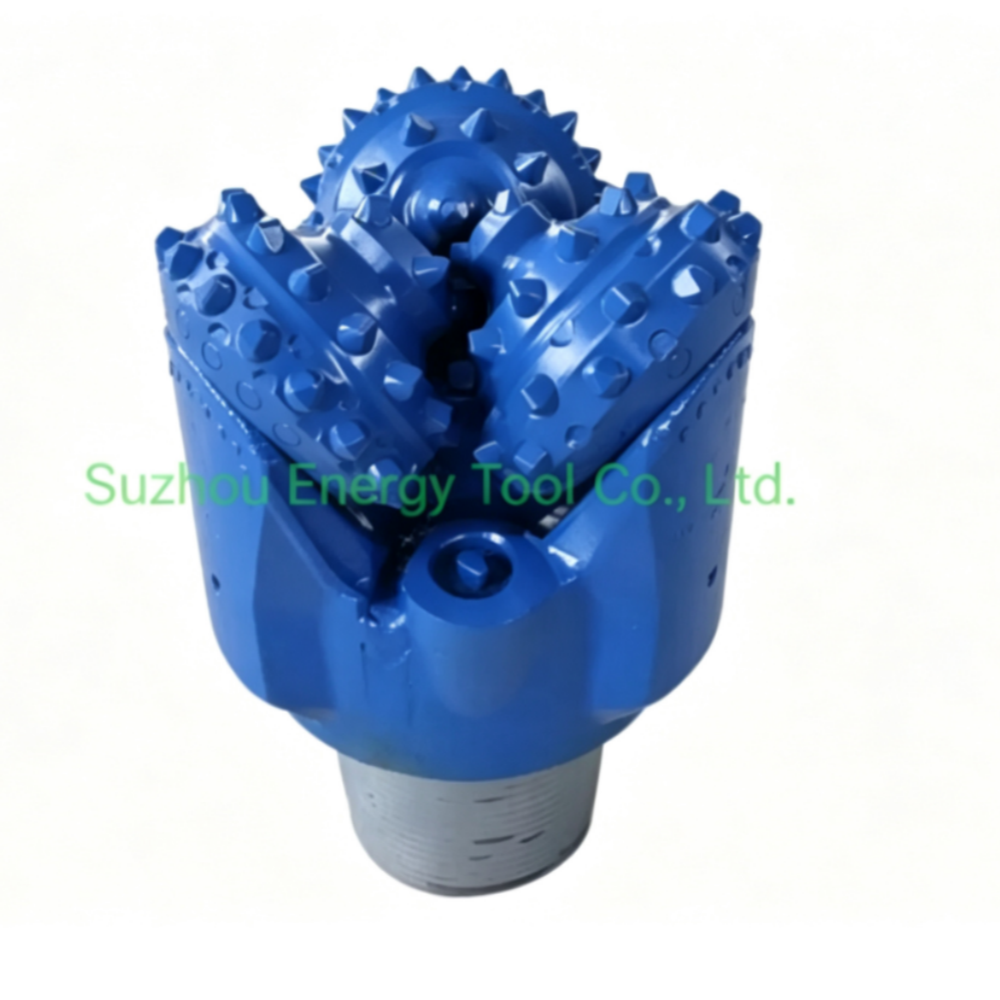

10 5/8 " IADC 537 TCI Wiertło trójstożkowe do narzędzi wiertniczych

Wiertło walcowe 10-5/8 cala Wiertło trójstożkowe TCI IADC 537 z gwintem API 6-5/8"

Opis

Wiertło trójstożkowe odgrywa kluczową rolę w operacjach wiertniczych jako część zespołu dennego. To mechaniczne wiertło opiera się na obrocie i tarciu mechanicznym wytwarzanym przez jego zęby do usuwania powierzchni skały podczas wiercenia. Jego głównym celem jest wykorzystanie mocy generowanej przez obracający się przewód wiertniczy i dopływ płuczki, efektywne wykorzystanie tej siły do ułatwienia procesu pogłębiania odwiertu.

Specyfikacja:

Jak rozpoznać jakość wiertła trójstożkowego?

• Paszport kodu IADC wiertła trójstożkowego
• Opcje wiertła trójstożkowego TCI i zębów stalowych
• Dodatkowe wkładki z węglika spiekanego w rzędach piętowych wiertła trójstożkowego
• Pokrycie węglikiem spiekanym na korpusach stożków wiertła trójstożkowego
• Wkładki z węglika spiekanego pokryte diamentem na powierzchni bocznej stożków wiertła trójstożkowego
• Wkładki z węglika spiekanego na ogonie nóg wiertła trójstożkowego
• Dodatkowa dysza centralna do czyszczenia stożków wiertła trójstożkowego

Wiertła trójstożkowe posiadają swój własny paszport, jak poniżej:

• Specyfikacja stożków
• Pieczęć jakości podpisana przez osobę, która wykonała i sprawdziła wiertło
• Zalecane parametry wiercenia, aby uzyskać najlepszą wydajność wiertła:
• Ciężar wiertła
• Prędkość obrotowa
• Objętość płuczki

Zastosowania

• Badania geotechniczne
• Poszukiwania i sondowanie górnicze
• Instrumentacja geotechniczna
• Geofizyka

Rodzaj wybranego wiertła trójstożkowego zależy od geologii, w której wiercisz, oraz od średnic otworu, który wiercisz. Międzynarodowe Stowarzyszenie Kontrahentów Wiertniczych (IADC) opracowało łatwy w użyciu system kroków, aby wybrać odpowiednie wiertło trójstożkowe dla Twojej geologii, z dodatkowymi funkcjami, takimi jak ochrona wiertła dla dłuższego okresu eksploatacji.

Typy łożysk
Istnieją głównie trzy typy konstrukcji łożysk stosowanych w wiertłach trójstożkowych:

• STANDARDOWE OTWARTE Wiertło rolkowe:
W tych wiertłach stożki obracają się swobodnie. Ten typ wiertła ma przedni rząd łożysk kulkowych i tylny rząd łożysk rolkowych.
• USZCZELNIONE Wiertła rolkowe z łożyskami
Te wiertła posiadają uszczelkę O-ring z rezerwuarem smaru do chłodzenia łożysk. Uszczelki działają jako bariera przed błotem i urobekiem, chroniąc łożyska.
• Wiertła rolkowe z łożyskami ślizgowymi
Te wiertła są chłodzone wyłącznie olejem/smarem z łożyskami nosowymi, uszczelką O-ring i bieżnią dla maksymalnej wydajności.


Kody IADC

Kody IADC ułatwiają opisanie wymaganego typu wiertła do skał.
Pierwsze trzy cyfry klasyfikują wiertło według formacji, do której jest przeznaczone, oraz użytego typu łożyska/uszczelki.
1, 2 i 3 oznaczająWIERTŁA ZE STALI z 1 dla formacji miękkich, 2 dla średnich i 3 dla twardych.
Kody 4, 5, 6, 7 i 8 oznaczająWIERTŁA Z WKŁADKAMI Z WĘGLIKA SPieKANego dla różnych twardości formacji, gdzie 4 jest najmiększa, a 8 najtwardsza.


Typy formacji

Poniżej przedstawiono typowe formacje i ich odniesienie IADC
1 i 4 Formacje miękkie z warstwami plastycznymi i niską wytrzymałością na ściskanie, takie jak glina, margiel.

1 i 4 Formacje miękkie o niskiej wytrzymałości na ściskanie, takie jak margiel, sól, anhydryt i łupek.

5 Formacje miękkie do średnich o niskiej wytrzymałości na ściskanie i przeplatane warstwami twardymi, takie jak piaski, łupek i kreda.

2 lub 6 Formacje średnio twarde i twarde, gęste, o wysokiej do bardzo wysokiej wytrzymałości na ściskanie, ale z warstwami nieściernymi lub mało ściernymi, takie jak łupek, iłowiec, piaskowiec, wapień, dolomit i anhydryt.

3 lub 7 Formacje twarde i gęste, o bardzo wysokiej wytrzymałości na ściskanie i niektórych warstwach ściernych, takie jak piaskowiec, piaskowiec i iłowiec.

8 Formacje bardzo twarde i ścierne, takie jak kwarcyt i skały wulkaniczne.


Kody IADC- Cyfry Pierwsze trzy cyfry klasyfikują wiertło według formacji, do której jest przeznaczone, oraz użytego typu łożyska/uszczelki.

Pierwsza cyfra1, 2 i 3 oznaczająWIERTŁA ZE STALI z 1 dla formacji miękkich, 2 dla średnich i 3 dla twardych.
4, 5, 6, 7 i 8 oznaczająWKŁADKI Z WĘGLIKA SPieKANego dla różnych twardości formacji, gdzie 4 jest najmiększa, a 8 najtwardsza.

Druga cyfra1, 2, 3 i 4 to dalszy podziałformacji z 1 jako najmiększą i 4 jako najtwardszą.

Trzecia cyfraTa cyfra klasyfikuje wiertło wedługtypu łożyska/uszczelki w następujący sposób:
Standardowe otwarte wiertło rolkowe Standardowe otwarte wiertło rolkowe,
chłodzone powietrzem Standardowe otwarte wiertło rolkowe z ochroną bocznej powierzchni, która jest zdefiniowana jako wkładki z węglika w pięcie stożka Uszczelnione wiertło rolkowe Uszczelnione wiertło rolkowe z ochroną bocznej powierzchni Uszczelnione wiertło rolkowe z łożyskiem ślizgowym Uszczelnione wiertło rolkowe z łożyskiem ślizgowym z ochroną bocznej powierzchni.

Czwarta cyfraNastępujące kody literowe są używane w pozycji czwartej cyfry, aby wskazaćdodatkowe funkcje: A. Zastosowanie powietrza R. Wzmocnione spawy C. Dysza centralna S. Standardowe wiertło stalowe D. Kontrola odchylenia X. Wkładka dłutowa E. Dysza przedłużona Y. Wkładka stożkowa G. Dodatkowa ochrona boczna Z. Inny kształt wkładki J. Odchylenie strumienia
